اعلی تعدد بورڈز کو اپنی مرضی کے مطابق کرنے کے لیے کوئی مطلق "بہترین حل" نہیں ہے۔ راجرز، پی ٹی ایف ای، اور ہائیڈرو کاربن مواد میں سے ہر ایک میں موافقت کے منظرنامے واضح ہیں، اور بنیادی انتخاب کی منطق "تعدد پر مبنی کارکردگی، پرت پر مبنی عمل، اور بیچ کی بنیاد پر لاگت" ہے۔ آپ کی اصل ضروریات سے مماثلت سب سے قابل اعتماد حل ہے۔

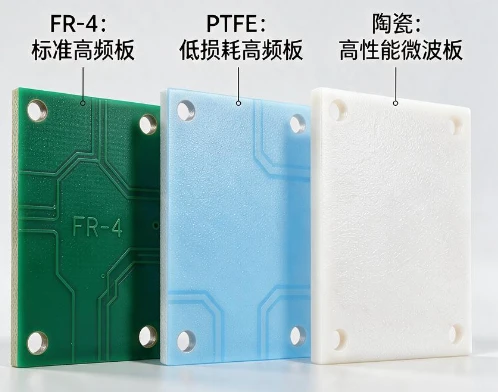

تین قسم کے مواد کی بنیادی خصوصیات کا افقی موازنہ
| مواد کی قسم | بنیادی فارمولا | عام ڈی کے رینج | عام ڈی ایف رینج | عمل کی مطابقت | لاگت کا درجہ بندی |
|---|---|---|---|---|---|
| راجرز مین اسٹریم سیریز | سیرامک سے بھرا ہوا کاربن ہائیڈروجن/PTFE جامع نظام | 2.2~12.85 | 0.0004~0.004 | FR-4 روایتی عمل کے ساتھ ہم آہنگ، ملٹی لیئر مکسڈ پریسنگ کی اعلی پیداوار | اوپری وسط |
| خالص PTFE مواد | پولیٹیٹرا فلوروتھیلین سبسٹریٹ | 2.0~2.2 | 0.0003~0.001 | پلازما/سوڈیم نیفتھلین کے ساتھ خصوصی پری ٹریٹمنٹ درکار ہے، جس سے ملٹی لیئر لیمینیشن مشکل ہو جاتی ہے۔ | لمبا |
| کاربن ہائیڈروجن رال مواد | کاربن ہائیڈروجن چین + سیرامک سے بھرا ہوا جامع نظام | 3.0~4.0 | 0.002~0.004 | FR-4 پروڈکشن لائن کے ساتھ مکمل طور پر ہم آہنگ، مستحکم بڑے پیمانے پر پیداواری پیداوار | کم |
مختلف مواد کے لیے درست موافقت کے منظرنامے۔
راجرز: 30GHz کے اندر یونیورسل ہائی فریکونسی کے منظرناموں کے لیے جامع بہترین حل
یہ اس وقت عالمی سطح پر سب سے زیادہ استعمال ہونے والا ہائی فریکوئنسی مواد ہے، جس کا بنیادی فائدہ کارکردگی اور عمل کے درمیان ایک کامل توازن ہے: RO4350B ہائیڈرو کاربن سیریز کے ذریعے ظاہر کیا جاتا ہے، Dk 3.66 ± 0.05 کی حد میں اتار چڑھاؤ کرتا ہے، اور Dk کی تبدیلی کی شرح 0.05ppm/ ڈگری سے 50 ڈگری سے 50 ڈگری تک کم ہے۔ یہ خصوصی پروسیسنگ آلات کے بغیر 8-16 پرت کے مخلوط دباؤ کے ڈیزائن کو حاصل کرسکتا ہے، اور پیداوار 95٪ سے زیادہ تک پہنچ سکتی ہے۔
5G بیس اسٹیشن ایمپلیفائرز، 24GHz گاڑیوں کے ریڈار، روایتی RF فرنٹ اینڈ ماڈیولز، اور دیگر منظرناموں کے ساتھ مکمل طور پر ہم آہنگ، یہ وسط سے ہائی فریکوئنسی حسب ضرورت منصوبوں کی وسیع اکثریت کے لیے ایک قابل اعتماد انتخاب ہے۔
خالص پی ٹی ایف ای: ملی میٹر لہر/ انتہائی کم نقصان کے منظرناموں کے لیے کارکردگی کی حد
خالص پی ٹی ایف ای کی سالماتی ساخت اس بات کا تعین کرتی ہے کہ اس کی صنعت میں پولرائزیشن کا سب سے کم نقصان ہے۔ 77GHz اور اس سے اوپر کے ملی میٹر لہر فریکوئنسی بینڈ، سیٹلائٹ کمیونیکیشن، ملٹری فیزڈ ارے ریڈار اور دیگر منظرناموں میں، Df 0.0003 تک کم ہے، اور سگنل کی کشیدگی
کنٹرول کی صلاحیت دیگر مواد سے کہیں زیادہ ہے۔
لیکن اس کی خامیاں بھی بہت نمایاں ہیں: سطح کی توانائی انتہائی کم ہے، ہول میٹالائزیشن سے پہلے پلازما میں ترمیم کی جانی چاہیے، ملٹی لیئر بورڈز کی لیمینیشن کی پیداوار صرف 60% ~ 70% ہے، اور مواد اور پروسیسنگ کے اخراجات کاربن ہائیڈروجن بورڈز سے 3~5 گنا ہیں۔ یہ صرف اعلیٰ قدر والے چھوٹے بیچ پروجیکٹس کے لیے موزوں ہے جہاں کارکردگی کی ترجیح لاگت سے بہت زیادہ ہے۔
کاربن ہائیڈروجن رال: بڑی مقدار میں درمیانے اور اعلی تعدد کی بڑے پیمانے پر پیداوار کے لیے انجینئرنگ کا بہترین حل
ہائیڈرو کاربن مواد کے ڈیزائن کا تصور "PTFE کو بدلنا" نہیں ہے، بلکہ FR-4 کے قریب مکمل عمل کی مطابقت کے بدلے کچھ حتمی نقصان کی کارکردگی کو ترک کرنا ہے: کسی خاص پری ٹریٹمنٹ کی ضرورت نہیں ہے، پی سی بی کی عام پروڈکشن لائنیں مستحکم طور پر پیدا کر سکتی ہیں، اور 8-پرت اور اس سے اوپر کے اعلی درجے کے بورڈز کی پیداوار صرف PTFE سے زیادہ قیمت کے ساتھ، %0%6 سے زیادہ ہے۔ راجرز کی اسی کارکردگی کی سطح۔
کم سخت نقصان والے بجٹ کے ساتھ 10GHz سے نیچے کے منظرناموں میں، جیسے کہ انٹرپرائز لیول سوئچ ہائی اسپیڈ لنکس، وسط سے نچلے درجے کے گاڑیوں کے ریڈار اینٹینا، اور بڑے پیمانے پر صارفین کے RF ماڈیولز، ہائیڈرو کاربن مواد کی لاگت کی تاثیر کا فائدہ پوری طرح سے بڑھا دیا جائے گا۔
حتمی انتخاب کے فیصلے کی منطق
نقصان کے لیے صفر رواداری کے ساتھ منظرنامے، جیسے 30GHz سے زیادہ تعدد، ملی میٹر ویو ریڈار، سیٹلائٹ کمیونیکیشن، وغیرہ: خالص PTFE، کارکردگی کی ترجیح کو براہ راست منتخب کریں۔
10 سے 30GHz تک کی فریکوئنسیوں کے ساتھ عام ہائی فریکوئنسی پروجیکٹس، جن میں ملٹی لیئر مکسڈ وولٹیج کی ضرورت ہوتی ہے اور مستحکم ڈیلیوری کی ضرورت ہوتی ہے: Rogers ہائیڈرو کاربن سیریز کا انتخاب کریں، کارکردگی، پیداوار اور لاگت میں جامع توازن رکھتے ہوئے؛
تعدد<10GHz, mass production, cost sensitive data communication/consumer RF scenarios: Choose hydrocarbon resin materials for the strongest engineering feasibility.
