ہماری کمپنی کی پروسیس ٹکنالوجی کی پیشرفت کے ساتھ ، یون ویل کے سیمی فلیکس پی سی بی مصنوعات میں مضبوط وشوسنییتا ، اچھی موڑنے کی کارکردگی ، اور تیزی سے زیادہ لاگت کی تاثیر ہے ، اور زیادہ سے زیادہ آرڈرز کے ساتھ ، بڑی تعداد میں صارفین کے ذریعہ ان کو پہچانا جاتا ہے۔ صارفین کی بہتر خدمت اور ان کی مصنوعات کی ضروریات کو پورا کرنے کے ل the ، مندرجہ ذیل نیم لچکدار بورڈ اور پولی کاربونیٹ سیمی لچکدار بورڈ کی درخواست ، خصوصیات اور عمل کی ٹیکنالوجی کو متعارف کرائیں گے۔
نیم لچکدار بورڈ کی درخواست
سیمی فلیکس پی سی بی ایک قسم کا پی سی بی ہے جو جامد موڑنے کے میدان میں استعمال ہوتا ہے ، جو معیاری ہارڈ بورڈ پروسیسنگ کے عمل میں کنٹرول گہری گھسائی کرنے والی یا سخت فلیکس پروسیسنگ ٹکنالوجی (کھلی کور یا ونڈوز کی گھسائی کرنے والی) کو ملا کر حاصل کیا جاتا ہے۔ یہ اکثر غیر متناسب پرتدار ڈھانچے کو اپناتا ہے اور صرف مستحکم تناؤ کے تحت تنصیب کے عمل کے ل suitable موزوں ہوتا ہے۔
عام طور پر ، کچھ اطلاق کے منظرناموں میں ، مستقل متحرک موڑنے کی ضرورت نہیں ہوتی ہے ، جیسے صرف تنصیب ، دوبارہ کام اور بحالی کے دوران محدود موڑنے کی ضرورت ہوتی ہے ، اور موڑنے والے علاقے کو زیادہ نرم ہونے کی ضرورت نہیں ہے۔ روایتی سخت لچکدار جامع بورڈ کا استعمال واضح طور پر "زیادہ استعمال" اور مہنگا ہے۔ اس معاملے میں ، موڑنے کی کچھ صلاحیت کے ساتھ نیم لچکدار بورڈ کا استعمال ضروریات کو پورا کرسکتا ہے۔
نیم لچکدار بورڈ کی درخواست
پولیمائڈ ایف سی سی ایل کے بجائے پتلی سخت ایف آر 4 بورڈ یا نیم لچکدار سی سی ایل کے استعمال کی وجہ سے ، یہ ٹیکنالوجی اس کی پیداواری لاگت کو بہت کم کرسکتی ہے۔
سخت پتلی FR4 مواد کو اپناتا ہے ، جس میں لچکدار PI مواد سے کم پانی جذب کی شرح ہوتی ہے ، اور مزید پروسیسنگ سے پہلے غصے اور بیکنگ کی ضرورت نہیں ہوتی ہے۔
لچکدار چادروں سے بہتر جہتی استحکام ہے۔
R-FPC (ملٹی فلیکس) کی طرح ، تین جہتی تنصیب کا امکان بھی ہوسکتا ہے۔
اضافی کیبل ، کنیکٹر اسمبلی ، اور حل کے عمل کی وجہ سے خریداری اور رسد کے اخراجات کو کم کریں۔
کم انٹرفیس کی وجہ سے وشوسنییتا میں بہتری۔
یونیویل سرکٹس نیم لچکدار بورڈ پروسیس ٹکنالوجی
نیم لچکدار بورڈ اکثر تین پیداواری تکنیک کا استعمال کرتے ہیں:
خالص FR4 سخت ٹکڑے ٹکڑے ، کنٹرول گہرائی کی گھسائی کرنے والی اور پتلی ، اس علاقے کو کنٹرول کرکے لچکدار موڑنے والے زون کے طور پر استعمال کیا جاسکتا ہے جس کو کسی خاص موٹائی پر جھکانے کی ضرورت ہے۔ اس عمل کے لئے سامان کی گہرائی کو کنٹرول کرنے میں اعلی صحت سے متعلق درکار ہے ، اور زیادہ موٹائی کی یکسانیت لچکدار کارکردگی سے قریب سے وابستہ ہے۔ ناہموار موٹائی آسانی سے استعمال کے دوران مصنوع کو توڑنے کا سبب بن سکتی ہے۔
ایف آر 4 لچک کے ساتھ ٹکڑے ٹکڑے کر کے لچکدار ہے ، اور پی پی شیٹ پہلے سے ہی اس علاقے میں کھولی گئی ہے جہاں لچک کو بے نقاب کرنے کی ضرورت ہے ، جبکہ سخت حصہ عارضی طور پر نہیں کھولا جاتا ہے۔ آخر میں ، معطل سخت علاقے کو ایک کنٹرول گہرائی ملنگ مشین کے ساتھ اٹھایا جاسکتا ہے ، اور سرکٹ کا جھکا ہوا علاقہ ایک لچکدار ڈھانپنے والی فلم یا سیاہی سے محفوظ ہے۔ اس عمل میں کمپریشن انڈینٹیشن اور نیم لچکدار فریکچر کا خطرہ ہوتا ہے ، جو سرکٹ کی تیاری میں براہ راست فلمی اور نقائص کا باعث بنتا ہے۔ اس کے علاوہ ، احاطہ کھولنے میں دشواری کا سبب بننے والے گلو کا بہاؤ ایک اور مشکل ہے۔
ایف آر 4 لچکدار مواد کے ساتھ پرتدار ہے ، اور ٹکڑے ٹکڑے سے پہلے ، ایف آر 4 اور پی پی شیٹس سخت اور لچکدار بورڈ ٹکنالوجی کا استعمال ان حصوں پر کھلی کھڑکیوں کے ساتھ کرتے ہیں جن کو جھکانے کی ضرورت ہے۔ موڑنے والے علاقے کے طور پر عام پتلی ایف آر 4 کور بورڈ یا نیم لچکدار مواد کے استعمال کی وجہ سے ، اس عمل میں ٹوٹ پھوٹ اور نقصان کا خطرہ بھی ہوتا ہے۔ لہذا ، اس کے بعد کے پیداواری عمل کے دوران اس کی حفاظت کے ل special خصوصی خیال رکھنا چاہئے۔
فی الحال ، ہماری کمپنی نرم اور سخت جامع بورڈ تیار کرنے کی پروسیس ٹکنالوجی میں پوری طرح پختہ ہے ، اور وہ پیداواری عمل میں تمام تکنیکی مشکلات کو حل کرنے میں کامیاب رہی ہے۔ لہذا ، جب نیم لچکدار بورڈ بناتے ہیں تو ، ہم زیادہ تر نیم لچکدار بورڈ تیار کرنے کے لئے نرم سخت جامع بورڈ (دوسری قسم) بنانے کی پروسیس ٹکنالوجی کا استعمال کرتے ہیں ، جس میں اعلی مصنوعات کی اہلیت کی شرح ، مضبوط وشوسنییتا ، اور اچھی موڑنے والی کارکردگی ہے۔ ہماری مصنوعات کو ہمارے صارفین کی جانب سے متفقہ تعریف ملی ہے۔

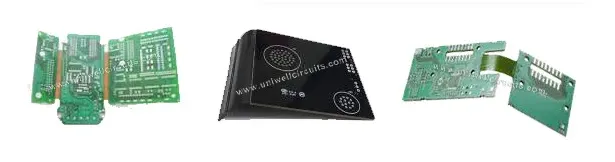

نیم لچکدار بورڈ
