یونی ویل سرکٹس بیک ڈرلنگ اور ڈسک ہول ایچ ڈی آئی بورڈ کے ساتھ 10 پرتیں۔

یونی ویل سرکٹس بیک ڈرلنگ اور ڈسک ہول ایچ ڈی آئی بورڈ کے ساتھ 10 پرتیں۔

Uniwell Circuits10 تہوں + backdrill کے متعدد گروپس + via in padmaterial:TU93310G:dK3.4,Df0.0025کوئی بھی پوچھ گچھ، براہ کرم ہم سے بلا جھجھک رابطہ کریں موبائل:+86 15674745502ای-میل:sales28@uniwellcircuits.comWebsite:Http://www.uniwellacittory{1}apps: SZ(Prototype):E8 بلڈنگ،نارتھ انڈسٹری پارک،Yan'chuan،Bao'an District,Shenzhen,ChinaFactory JM(بڑے پیمانے پر پیداوار):1-3 بلڈنگ،#268 کنلان روڈ، ہائی ٹیک ڈسٹرکٹ، جیانگ مین، چین
انکوائری بھیجنے

شینزین یونی ویل سرکٹس کمپنی لمیٹڈ چین میں بیک ڈرلنگ اور ڈسک ہول ایچ ڈی آئی بورڈ کے ساتھ یونی ویل سرکٹس 10 لیئرز کے سرکردہ مینوفیکچررز اور سپلائرز میں سے ایک ہے، کم قیمت کے ساتھ حسب ضرورت سروس کو بھی سپورٹ کرتا ہے۔ اگر آپ بیک ڈرلنگ اور ڈسک ہول ایچ ڈی آئی بورڈ کے ساتھ اعلیٰ معیار کے یونی ویل سرکٹس 10 لیئرز خریدنے جا رہے ہیں تو ہماری فیکٹری سے کوٹیشن حاصل کرنے میں خوش آمدید۔

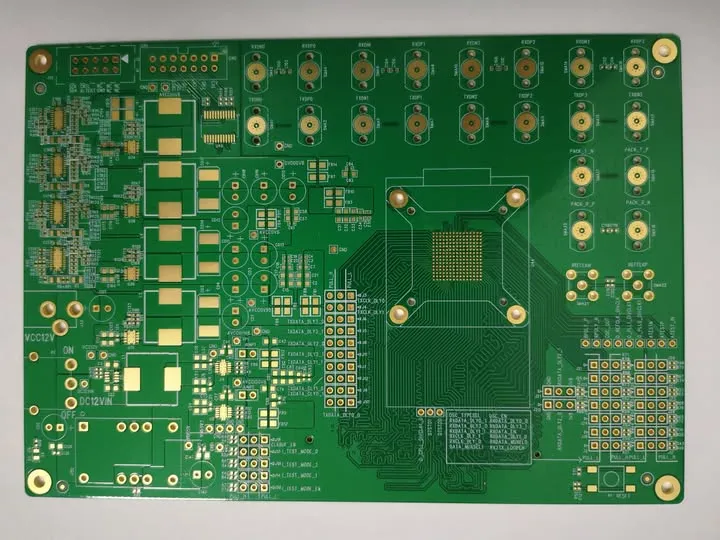

10 لیئر بیک ڈرلڈ ہول + ڈسک ہول HDI بورڈ ایک حسب ضرورت ہائی-اینڈ پی سی بی پروڈکٹ ہے جسے ہائی-اسپیڈ سگنل کے حالات کے لیے ڈیزائن کیا گیا ہے۔



product-1-1

مصنوعات کی پیداوار کے عمل کے پیرامیٹرز

پرتیں: 10 تہیں۔



مواد:TU933+



بیک ڈرلز + ڈسک ہولز کے 5 سیٹ



بنیادی بنیادی پیرامیٹرز



پرتیں اور ساخت: فکسڈ 10 پرتوں کا ڈھانچہ، بیک ڈرلنگ + ڈسک ہول پروسیس ڈیزائن کے 5 سیٹوں کو سپورٹ کرتا ہے، ضرورت کے مطابق ہم آہنگی سے اسٹیک کیا جا سکتا ہے، پیچیدہ سرکٹ انضمام کے لیے موزوں ہے۔
بورڈ کی ترتیب: تیز رفتار اور کم نقصان والے بورڈ جیسے TU933 کو منتخب کیا جا سکتا ہے۔ اس لیبل والے بورڈ کی ڈی کے ویلیو 3.16 اور ڈی ایف ویلیو 0.0025 ہے، اور اس میں بہترین ہائی-فریکوئنسی سگنل ٹرانسمیشن کی خصوصیات ہیں۔ یہ دوسرے مواد جیسے ہائی TG FR-4 کے حسب ضرورت اختلاط کو بھی سپورٹ کرتا ہے۔
بنیادی وضاحتیں: معیاری پلیٹ کی موٹائی 1.6 ملی میٹر اور 2.0 ملی میٹر ہے، 0.8-3.0 ملی میٹر کی حد کے اندر حسب ضرورت کی حمایت کرتی ہے، پلیٹ کی موٹائی کی رواداری ± 0.07 ملی میٹر کے اندر کنٹرول ہوتی ہے۔ کم از کم لائن کی چوڑائی اور وقفہ کاری 1.8mil/1.8mil حاصل کر سکتی ہے، اور معیاری پیداوار کی تفصیلات 2mil/2mil ہے۔

عام درخواست کے منظرنامے۔



بیک ڈرلنگ + ڈسک ہول کے عمل کی قدر: بیک ڈرلنگ تھرو-ہول کے اضافی سٹب حصے کو ہٹا سکتی ہے، مؤثر طریقے سے سگنل کی عکاسی کو کم کر سکتی ہے اور تیز رفتار سگنل ٹرانسمیشن نقصان کو کم کر سکتی ہے؛ ڈسک ہول کا عمل وائرنگ کی کثافت کو بہتر بناتا ہے، چپ لگانے کی جگہ کو کم کرتا ہے، اور BGA جیسے اعلی-کثافت پیکیجنگ آلات کے لیے موزوں ہے۔
ڈرلنگ کی درستگی: لیزر ڈرلنگ اور مکینیکل ڈرلنگ ٹیکنالوجی کے ساتھ مل کر، 0.1mm کے کم از کم یپرچر پر کارروائی کی جا سکتی ہے، جس میں سوراخ کی پوزیشن کی درستگی ± 0.015mm کے اندر اور مجموعی پوزیشننگ کی درستگی ± 0.02mm کے اندر ہوتی ہے۔
کوالٹی کنٹرول: پورا عمل متعدد معائنے جیسے کہ برقی چالکتا/ موصلیت کی جانچ، - 40 ڈگری ~ 125 ڈگری پر 1000 تھرمل سائیکل، ایکس رے ٹیسٹنگ وغیرہ سے گزرتا ہے، صنعتی کنٹرول اور آٹوموٹیو فیلڈز کی اعلیٰ قابل اعتماد ضروریات کو پورا کرتا ہے۔
سطح کا علاج: وسرجن گولڈ کو سپورٹ کرتا ہے (3-10 μm موٹائی) OSP، ٹن اسپرے جیسے متعدد عمل کو منتخب کیا جا سکتا ہے، اور سونے کی جمع کرنے کی اسکیم اینٹی آکسیڈینٹ کی صلاحیت اور سطح کی سختی کو بڑھا سکتی ہے، طویل مدتی مستحکم استعمال کی ضروریات کو پورا کرتی ہے۔

عام درخواست کے منظرنامے۔



بنیادی طور پر سگنل کی سالمیت اور انضمام کے لیے اعلی تقاضوں کے ساتھ اعلی- فیلڈز کو نشانہ بنانا، بشمول:
صنعتی کنٹرول آلات اور سرور مدر بورڈز کے لیے تیز رفتار سگنل ماڈیول
آٹوموٹو ADAS اسسٹڈ ڈرائیونگ سسٹم، نئی انرجی وہیکل BMS بیٹری مینجمنٹ سسٹم
چھوٹے اور انتہائی قابل اعتماد منظرنامے جیسے طبی الیکٹرانک آلات اور اعلی-ڈرون کنٹرولرز۔



اس پروڈکٹ کے مکمل پیرامیٹر حسب ضرورت کو سپورٹ کرتا ہے اور قابل کنٹرول ڈیلیوری وقت کے ساتھ ایک-ایک اسٹاپ PCBA سروس فراہم کرتا ہے۔ فوری احکامات کے لیے، یہ 24-48 گھنٹوں کے اندر فوری نمونے کی ترسیل کی حمایت کر سکتا ہے۔

اعلی-فریکوئنسی،HDI،fr4
