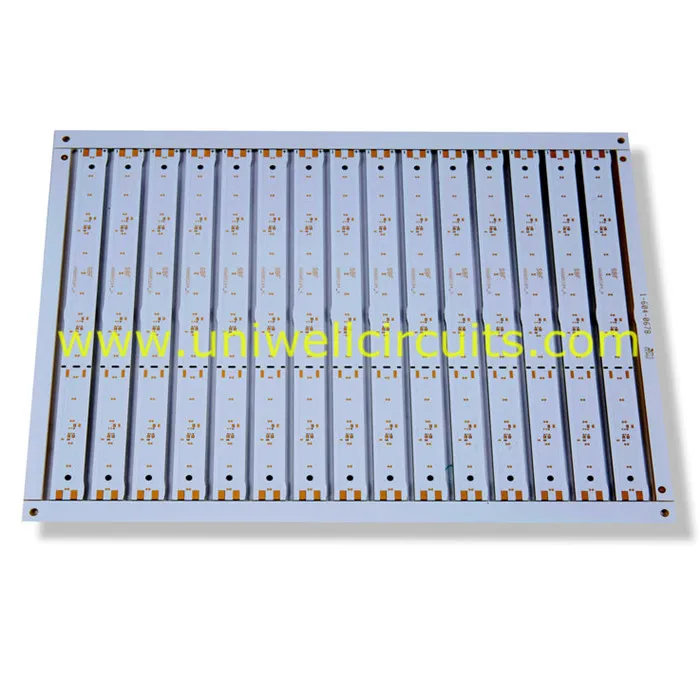

10L ENIG عام FR4 سرکٹ بورڈ

1. پروپوزل کی وضاحت

تفصیلات:
پرت: 10
بورڈ موٹائی: 2.2 ملی میٹر
سطح کا علاج: بدلاؤ سونے.
مواد: FR4.
مائن لائن چوڑائی / لائن فاصلہ: 7.87 / 7.3 میل
کم از کم سوراخ: 0.2 ملی میٹر

ملٹی پی سی بی کی معلومات:
اوپر سلک اسکرین / علامات: ہر پیڈ، بورڈ حصہ نمبر، ڈیٹا، وغیرہ کا نام کی شناخت کرنے کے لئے؛
اوپر سطح ختم: آکسیکرن سے بے نقاب تانبے کی حفاظت کے لئے؛
اوپر سولڈر ماسک (اتھارٹی): آکسیکرن سے تانبے کی حفاظت کے لئے، ایس ایم ٹی عمل کے دوران سولڈرڈ نہیں ہونا؛
اوپر ٹریس: تانبے etched مختلف تقریب پر لے جانے کے لئے ڈیزائن کے مطابق
ذیلی مواد / کور مواد: جیسے غیر FR-conductive FR4
پروجی (پی پی)
درمیانی پرت، جیسے جی این ڈی، وی سی سی، اندرونی 3، اندرونی 4، وغیرہ.
Prepreg (پی پی)
نیچے ٹریس (اگر کوئی ہے): (مندرجہ بالا اوپر کے طور پر)
نیچے سولڈر ماسک (اتھارٹی) :( مندرجہ بالا ذکر کے طور پر)
نیچے کی سطح ختم: (اوپر ذکر کے طور پر)
نیچے سلک اسکرین / علامات: (مندرجہ بالا اوپر بیان کردہ)
زیادہ تہوں یہ ہے، مینوفیکچررز زیادہ پیچیدہ اور مشکل ہے، اور زیادہ مہنگی لاگت ہوگی.
متعدد پرت پی سی بی کو چھپی ہوئی سرکٹ بورڈ سے دو تانبے تہوں، جیسے 4L، 6L، 8L، 10L، 12L وغیرہ شامل ہیں. ٹیکنالوجی بہتر بنانے کے طور پر لوگ اسی بورڈ پر زیادہ سے زیادہ تانبے کی تہوں میں ڈال سکتے ہیں. فی الحال، ہم 20L-32L FR4 پی سی بی پیدا کر سکتے ہیں.
اس ساخت کے ذریعہ انجنیئر مختلف تہذیبوں کے لئے مختلف تہذیبوں پر ٹریس ڈال سکتا ہے، جیسے اجزاء اسمبلی اور اس طرح کے لئے اقتدار کی تہوں، سگنل ٹرانسفرنگ کے لئے، ایمیمآئ کو بچانے کے لئے. بہت سارے تہوں سے بچنے کے لئے، دفن شدہ یا بلائنڈ کے ذریعہ کثیر پرت پی سی بی میں ڈیزائن کیا جائے گا. 8 تہوں سے زیادہ بورڈ کے لئے، اعلی ٹی جی FR4 مواد عام TG FR4 سے مقبول ہو جائے گا.

کثیر پی سی بی کیسے کی گئی ہیں؟
پیشگی اور بنیادی مواد کی متبادل تہوں کو ملٹی پی سی بیز پیدا کرنے کے لئے اعلی درجہ حرارت اور دباؤ کے ساتھ مل کر ایک ساتھ ملا. یہ عمل اس بات کو یقینی بناتا ہے کہ تہوں کے درمیان ہوا پھنس نہیں جاتا ہے، رینجرز کو مکمل طور پر رال سے الگ کر دیا جاتا ہے، اور چپکنے والے جوڑے پر مشتمل ہوتے ہیں، مناسب طریقے سے پگھل جاتے ہیں اور علاج کرتے ہیں. مادہ کے مجموعوں کی رینج بنیادی ایپوکسی گلاس سے غیر ملکی سیرامک یا Teflon مواد سے وسیع ہے.
مندرجہ بالا اعداد و شمار 4-پرت / ملٹی پی سی بی کے اسٹیک اپ کی وضاحت کرتا ہے. Prepeg اور کور بنیادی طور پر ایک ہی مواد ہیں، لیکن تبلیغ مکمل طور پر علاج نہیں کیا جاتا ہے، اسے بنیادی سے کہیں زیادہ قابل عمل بناتا ہے. اس کے بعد متبادل تہوں ایک لامحدود پریس میں ڈال دیا جاتا ہے. انتہائی اعلی درجہ حرارت اور دباؤ اسٹیکپ پر لاگو ہوتے ہیں، جو پریپ کو "پگھلنے" سے جوڑتا ہے اور تہوں میں ایک ساتھ ملتا ہے. ٹھنڈا کرنے کے بعد، آخر نتیجہ ایک بہت مشکل اور ٹھوس ملٹی بورڈ ہے.

2. کمپنی کی معلومات
UNIWELL سرکٹس 10 سال کے تجربے کے ساتھ ایک پیشہ ور پی سی بی اور پی سی بی کے میکر ہیں. ہم کمپیوٹر، ٹیلی مواصلات، صنعتی امتحان اور کنٹرول، طبی سامان، بجلی کی فراہمی، ایل ای ڈی، سی سی سی ٹی، ریسرچ ادارے وغیرہ میں عالمی سطح پر مارکیٹ میں 600 سے زائد گاہکوں کے ساتھ کام کر رہے ہیں. اور ہم نے ان سے اعلی درجے کا لطف اٹھایا ہے.

3. پی سی بی- پیرامیٹرز

4. پیکیجنگ اور ترسیل
پیکیجنگ
1) polyfoam اور کثیر پرت گتے کے ساتھ مصنوعات کی حفاظت کریں.
2) مصنوعات کی برآمد کے لئے خصوصی محافظ کارٹون.
3) کسٹمر کی ضرورت کے مطابق.

ترسیل
اپنی مصنوعات کی حفاظت کرو اور سب سے بہتر کے طور پر شپنگ کی قیمت کو بچانے کے.
ہم گاہک کی منزل پر FOB شینزین، ایف او او ایچ او سی آئی ایف پیش کر سکتے ہیں.
عالمی سطح پر اپنے مقرر کردہ گودام کو براہ راست بھیجیں.
1) ایئر شپمنٹ
2) سمندر کی ترسیل
3) ایکسپریس کورئیر

5. ہمارے اہم گاہکوں
تجربہ کار اور ہنر مند انتظام کے ساتھ، اعلی اعلی معیار، ملکیت کی پیداوار کی تکنیک اور پیشہ ورانہ خدمات، یونییویل سرکٹس نے دنیا بھر میں گاہکوں سے اعلی اعتماد اور تعاون حاصل کیا ہے، بشمول مینلینڈ چین، تائیوان، امریکہ، جاپان، روس، جرمنی، سوئٹزرلینڈ، سویڈن ، برطانیہ، فن لینڈ، فرانس، ہالینڈ، اٹلی، پولینڈ، ڈنمارک، آسٹریلیا، برازیل، سنگاپور، تھائی لینڈ، اور ملائیشیا.
