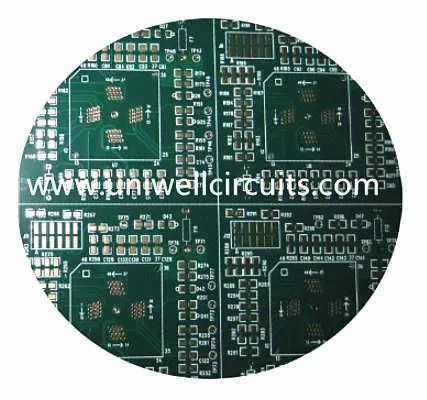

ہائی فریکوئینسی مائبادا کنٹرول بورڈ
1. مصنوعات کی وضاحت
تفصیلات
ہائی فریکوئینسی مائبادا کنٹرول بورڈ
پرت: 2
موٹائی: 1.6 +/-0.1 ملی میٹر
سائز: 108.82 mm * 88.56 ملی میٹر
استعمال شدہ بورڈ: FR4.
کم ازکم یپرچر: 0.3 mm.
سطح کا علاج: گولڈ چڑھایا.
سپیشل ٹیکنالوجی: مائبادا کنٹرول
Uniwell مائبادا کنٹرول پی سی بی کی مینوفیکچرنگ میں امیر تجربہ ہے ،
100 ٪ اعلی معیار کے ساتھ کسٹمر کی ضروریات کو ملائیں.
2. فیکٹری کی صلاحیت
شینزین فیکٹری
مواد | FR4 ، CEM-3 ، دھات کور ، |
ہالوگان مفت, راجرز, PTFE | |
میکس. بورڈ کا سائز ختم | 1500X610 mm |
منٹ بورڈ کی موٹائی | 0.20 ملی میٹر |
میکس. بورڈ کی موٹائی | 8.0 ملی میٹر |
دفن/اندھا (غیر کراس) | 0.1 mm |
پہلو | 16:01 |
کم. ڈرلنگ سائز (میکانی) | 0.20 ملی میٹر |
رواداری PTH/دباؤ موزوں سوراخ/NPTH | +/-0.0762 mm/+/ -0.05mm/+/ -0.05mm |
میکس. پرت شمار | 40 |
میکس. کاپر (اندرونی/بیرونی) | 6OZ/10 اوز |
ڈرل رواداری | +/-2mil |
پرت کے لئے پرت رجسٹریشن | +/-3mil |
منٹ لائن کی چوڑائی/جگہ | 2.5/2.5 ہزار |
BGA پچ | 8mil |
سطح کا علاج | HASL ، لیڈ فری HASL ، |
اینمنگ ، وسرجن چاندی/ٹن ، OSP |
جاانگمان فیکٹری
مواد | FR4 (عام یا اعلی TG یا ہالوگان مفت) |
CEM-3 پر مبنی | |
میکس. بورڈ کا سائز ختم | 540X620 ملی میٹر |
منٹ بورڈ کی موٹائی | 0.20 ملی میٹر |
میکس. بورڈ کی موٹائی | 8.0 ملی میٹر |
دفن/اندھا (غیر کراس) | 0.2 ملی میٹر |
پہلو | 12:01 |
کم. ڈرلنگ سائز (میکانی) | 0.20 ملی میٹر |
رواداری PTH/دباؤ موزوں سوراخ/NPTH | +/-0.0762 mm & +/-0.05mm & +/-0.05mm |
میکس. پرت شمار | 12 |
میکس. کاپر موٹائی | 3 اوز کی اندرونی پرت/4OZ بیرونی پرت |
نشانے کی ڈرل رواداری | +/-2mil |
پرت کے لئے پرت رجسٹریشن | +/-3mil |
منٹ لائن کی چوڑائی/جگہ | 4/4 ہزار |
BGA پچ | 10mil |
سطح کا علاج | HASL ، لیڈ فری HASL ، |
ENIG (+ G/F) ، وسرجن چاندی/ٹین OSP ، Peelable ماسک ، کاربن پیسٹ |
