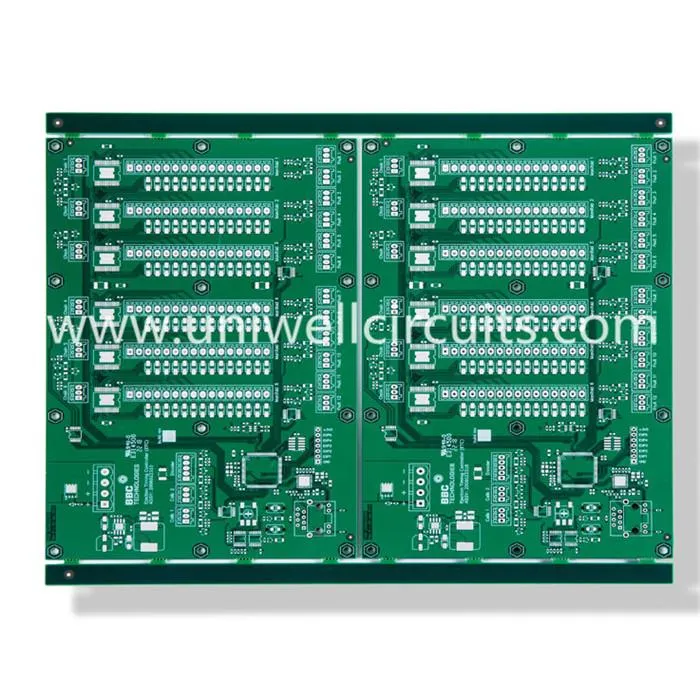

ایل ای ڈی سرکٹ بورڈ

1. پیشکش پیش

تفصیلات:
پرت: 4
بورڈ موٹائی: 1.6 ملی میٹر
سطح کا علاج: موثر چاندی.
مواد: FR4 TG170.
مائن لائن چوڑائی / لائن فاصلہ: 8/10 ملی میٹر
کاپر وزن: 105μm

یونییویل ایک طرف بورڈ، ڈبل پرت بورڈ، ملٹیئر بور (32 پرت تک)، ایک طرف فلیکس بورڈ، ڈبل طرف فلیکس بورڈ اور ملٹیئر فلیکس بورڈ، سخت فلیکس بورڈ وغیرہ فراہم کرتا ہے.
پروٹوٹائپ کے تیز رفتار موڑ بغیر معیار کی قربانی کا سب سے بڑا کردار ہے.

2. کمپنی کی معلومات
شینزین کی بنیاد پر، یونییویل سرکٹس سی او، ایل ٹی ڈی. اعلی صحت سے متعلق ڈبل رخا اور ملٹی پی سی بی (پرنٹ سرکٹ بورڈ) کے ڈیزائن، ترقی، تعمیر اور فروخت میں فوری موڑ، پروٹوٹائپ، درمیانے اور بڑے حجم پر توجہ مرکوز بھی کر سکتے ہیں:
پی سی بی معاہدہ مینوفیکچرنگ
- پی سی بی اسمبلی کی خدمات
پی سی بی ڈیزائن اور فروخت
اجزاء کی خریداری اور مینیجمنٹ
- مصنوعات کے ڈیزائن
فاسٹ پی سی بی اور پی سی بی اے پروٹوٹائپ
کیبل اور تار اسمبلیوں
پلاسٹک اور مولڈ
AOI، X رے رے، دیگر فنکشن کی جانچ کی خدمت

3. اعلی معیار پی سی بی ڈیزائن انوینٹری کا خیال رکھنا چاہئے.
اجزاء ترتیب اعلی معیار کے پی سی بی ڈایاگرام ڈیزائن کرنے کے لئے ایک بنیادی بنیاد ہے. اجزاء ترتیب کے لئے ضروریات کی تنصیب، کشیدگی، حرارتی، سگنل اور جمالیات شامل ہیں.
اجزاء کی ترتیب اعلی معیار کے پی سی بی ڈایاگرام کے ڈیزائن کے لئے بنیادی بنیاد ہے.

1) اجزاء ترتیب
اجزاء کی ترتیبات کی تنصیب کی تنصیب، کشیدگی، حرارتی، سگنل اور جمالیات شامل ہیں.

1.1
مخصوص درخواست کی صورت حال سے مراد، سرکٹ بورڈ کو آسانی سے چیسس، شیل، سلاٹ، خلائی مداخلت، جیسے شارٹ سرکٹ حادثے، اور چاسیس یا باڑے پر مخصوص مقام میں مخصوص کنیکٹر بنانے کے لئے آسانی سے نصب کرنے کے لئے نصب نہ کریں. بنیادی ضروریات کی سیریز. میں اس میں نہیں جاوں گا.

1.2. کشیدگی
سرکٹ بورڈ تنصیب اور آپریشن کے دوران تمام قسم کے بیرونی طاقت اور کمپن کا سامنا کرنے کے قابل ہو جائے گا. اس لئے، سرکٹ بورڈ کو مناسب شکل ہونا چاہئے، اور بورڈ پر مختلف سوراخ (سکرو سوراخ اور خصوصی سائز کے سوراخ) کی جگہ ہونا چاہئے عام طور پر منظم کیا جاتا ہے. عام طور پر، سوراخ اور پلیٹ کے درمیان فاصلہ قطر کے قطر سے کہیں زیادہ ہے. اسی وقت، یہ بھی یاد رکھنا چاہئے کہ خصوصی سائز کے سوراخ کی وجہ سے پلیٹوں کے سب سے کمزور حصوں کو کافی ہونا چاہئے بورڈ پر موڑنے والی طاقت. کنیکٹر براہ راست سازوسامان کے ہاؤسنگ کو توسیع دیتا ہے، خاص طور پر طویل مدتی استعمال کی وشوسنییتا کو یقینی بنانے کے.

1.3 ہفت
اعلی طاقت اور حرارتی آلات کے معاملے میں، گرمی کی کھپت کے حالات کو یقینی بنانے کے علاوہ، اسے مناسب پوزیشن میں رکھا جانا چاہئے. خاص طور پر صحت سے متعلق تخروپن کے نظام میں، درجہ حرارت فیلڈ کے خراب اثرات پر خاص توجہ دینا ضروری ہے نازک preamplifier سرکٹ پر ان آلات کی طرف سے پیدا. عام طور پر، طاقت کا ایک بڑا حصہ ایک ماڈیول میں الگ ہونا چاہئے، اور سگنل پروسیسنگ سرکٹ کے ساتھ کچھ تھرمل تنہائی کے اقدامات کو لے جانا چاہئے.

1.4. سگنل
PCB ترتیب ڈیزائن میں سمجھنے کے لئے سگنل مداخلت سب سے اہم عنصر ہے. بہت سے بنیادی پہلوؤں ہیں: کمزور سگنل سرکٹ اور مضبوط سگنل سرکٹ علیحدگی یا یہاں تک کہ تنہائی، ایک حصہ کو ڈی سی حصہ سے الگ کیا جاتا ہے؛ اعلی تعدد حصہ سے الگ کیا جاتا ہے کم فریکوئینسی حصہ؛ سگنل لائن کی سمت کو نوٹس؛ زمین کی لائنز؛ مناسب ڈھالنے، فلٹرنگ اور دیگر اقدامات. یہ بہت سارے دلائل ہیں جو دوبارہ بار بار زور پر زور دیا گیا ہے، یہاں نہیں بار بار.

1.5
نہ صرف آپ کو اجزاء کے صاف اور منظم ترتیب پر غور کرنا چاہئے، بلکہ لائن کی شاندار بہاؤ پر بھی غور کرنا چاہئے. عام تہذیب نے کبھی کبھی سابق پر زور دیا ہے، یہ سرکٹ ڈیزائن کے فوائد اور نقصانات کا اندازہ کرنے کے لئے ضروری ہے. تصویر کے مطابق، مصنوعات کو پہلے ہی ترجیح دی جانی چاہیے جب کارکردگی کا مطالبہ نہ ہو. تاہم، اعلی کارکردگی کے معاملے میں، اگر آپ کو دوہری پینل کا استعمال کرنا پڑے گا، اور اس کے اندر سرکٹ بورڈ بند ہوجائے تو، آپ کو دینا چاہئے چلنے والی لائن کی خوبصورتی کو ترجیح دیتے ہیں. اگلی سیکشن وائرنگ کے "جمالیات" پر تبادلہ خیال کریں گے.

2) وائرنگ اصول
ادب میں کچھ کم عام مخالف مداخلت کے اقدامات کے بارے میں ایک تفصیلی تعارف ہے. عملی ایپلیکیشن کی نگرانی، خاص طور پر مصنوعات کے مقدمے کی سماعت میں، ڈبل پینل کی ایک بڑی تعداد اب بھی استعمال کیا جاتا ہے، اور مندرجہ ذیل مواد بنیادی طور پر ڈبل پینل کے لئے ہیں. .

2.1. "جمالیات"
جب آپ باری کرتے ہیں تو صحیح زاویہ سے بچیں اور اختیاری یا آرکیسی سے منتقلی کرنے کی کوشش کریں.
لائن کو منظم اور منظم طریقے سے، اور مختلف اقسام میں منظم کیا جانا چاہئے، جو صرف مختلف سگنل کے باہمی مداخلت سے بچنے کے لۓ نہیں بلکہ اس کے معائنہ اور ترمیم کی سہولیات کو بھی سہولت فراہم کرسکتا ہے. ڈیجیٹل نظام کے لئے، اسی کیمپ کے سگنل لائن (مثال کے طور پر، ڈیٹا لائن، ایڈریس لائن) مداخلت کے مسئلے کے بارے میں فکر کرنے کی ضرورت نہیں ہے، لیکن پڑھنے، لکھنے، گھڑی کنٹرول سگنل کی طرح، یہ ٹھنڈی، بہترین محفوظ زمین کی لائن ہونا چاہئے.

بڑی منزل (مزید مزید بحث کی جائے گی)، زمین کی تار (یہ "چہرے" ہونا چاہئے) اور شارٹ سرکٹ کو روکنے کے لئے، زیادہ سے زیادہ حد تک قریب رساو کو روکنے کے لئے، سگنل لائنوں کے درمیان مناسب برابر فاصلہ رکھنے کی کوشش کریں.

کمزور موجودہ نظام کے لئے، زمین اور پاور لائنوں کو ممکن حد تک قریبی طور پر ہونا چاہئے.
میز کے اجزاء کے نظام کا استعمال کریں، سگنل لائن ممکنہ طور پر مکمل ہے.

2.2. گراؤنڈ ترتیب.
ادب میں زمین کی لائن کی اہمیت اور ترتیب اصول پر بہت بحث ہے، لیکن اصل پی سی بی میں زمین لائن ترتیب کے لئے ابھی تک تفصیلی اور درست تعارف کی کمی نہیں ہے. میرا تجربہ یہ ہے کہ، بہتر بنانے کے لئے نظام کی وشوسنییتا (بجائے ایک تجرباتی پروٹوٹائپ بنانے کے بجائے)، زمین کی لائن کو زیادہ تر زور دیا جا سکتا ہے، خاص طور پر کمزور سگنل پروسیسنگ میں. اس اختتام پر، ہمیں "بڑے علاقے میں پھیلاؤ" کے اصول کو نافذ کرنے کی کوئی کوشش نہیں کرنا چاہئے.

جب زمین کو بچانے کے بعد، یہ گرڈ کی طرح ہونا چاہئے، جب تک کہ دوسرے لائنوں کی طرف سے ٹکڑے ٹکڑے ہوجائے. گردن کے تھرمل کارکردگی اور اعلی تعدد چالکتا پوری زمین کے مقابلے میں زیادہ بہتر ہے. ڈبل پینل وائرنگ میں، کبھی کبھی ضروری ہے سگنل لائن کو چلانے کے لئے زمین کی تار کو الگ کرنے کے لئے، جس میں کافی کم زمین کی مزاحمت کو برقرار رکھنے کے لئے انتہائی ناقابل عمل ہے. اس وجہ سے، موجودہ "ہموار" کو یقینی بنانے کے لئے "سمارٹ" کا ایک سلسلہ منظور کیا جانا چاہئے. شامل ہیں:

ویلڈنگ سوراخ کی طرف سے قبضہ کر لیا "اصل" خلا کو ختم کرنے کے لئے سطح کی پہاڑ اجزاء کی ایک بڑی تعداد کا استعمال کیا جاتا ہے.

مثبت جگہ کا مکمل استعمال کریں: مواقع کے سطح پہاڑ اجزاء کے وسیع پیمانے پر استعمال، سگنل لائنیں بنانے کے لئے سب سے اوپر جائیں، جہاں تک ممکن ہو کہ "نیچے" خود مختار زمین کو زمین پر لے جائیں، یہ بھی بہت سے پتلی تجاویز بھی شامل ہے. پی سی بی کی صلاحیتوں میں سے ایک میں میری کتاب: ایکسچینج پن میں بھرتی ہے، بہت سے اسی منتر ہیں، لکھنے کے لئے جاری رکھیں گے.

سگنل لائنوں کے مناسب انتظام، اہم علاقوں میں بورڈ، خاص طور پر "دل" (یہاں پوری پلیٹ گراؤنڈ مواصلات سے متعلق ہے) زمین پر، "جب تک محتاط ڈیزائن کے طور پر، یہ اب بھی یہ کر سکتے ہیں.

منفی اور مثبت تعاون: پلیٹ پر کبھی کبھار ایک طرف، زمین "خطرناک" ہے، اس وقت ایک دوسرے کے ساتھ تارکین وطن وائرنگ کے دونوں اطراف بنانے کی کوشش کر سکتے ہیں، "میں یہاں آپ کے لئے اپنی جگہ نہیں رکھ سکتا." ، اس کے ذریعے، اس کے ذریعے، ٹرافی زمین کا ایک ٹکڑا خالی جگہ کے مطابق، ایک بار پھر تعداد، محل وقوع، کے ذریعے کافی مناسب (سوراخ ہے کے مقابلے میں بڑی مزاحمت پر غور) کے ذریعے کھدائی کے برعکس پوزیشن میں، زبردست طور پر تقسیم کیا جائے گا سگنل لائنوں کی لائنوں کو پار کر دیا گیا ہے، لیکن وہ منسلک ہونے کے لئے ناگزیر ہیں، اور امید ہے کہ تائیوان اسٹراٹوں کے متحد دو پہلوؤں کو کافی برقی چالکتا میں ضم کیا جائے گا.

کتے کی دیوار کی تعداد: یہ جگہ سے باہر نکلنے کے لئے بہت مشکل ہے اور ایک سگنل لائن کی طرف سے کاٹ کرنے کے لئے بھاری زمین کی لائن پر تیار نہیں، یہ سگنل نا انصافی کو تھوڑا سا، وائرنگ بھر میں چلتے ہیں. کبھی کبھی ، میں صرف ایک ننگی تار ھیںچو کرنے کے لئے مواد نہیں ہوں، صحیح طور پر سگنل اور ایک مزاحمت کے ذریعے جانے کی ضرورت ہے، یا دوسرے "طویل ٹانگوں"، میں آلہ کے پن کو بڑھانے کے لئے مکمل طور پر حقائق، جزوی وقت جمپر کی حیثیت رکھتا ہوں، سگنل کے ذریعے دونوں، اور جمپر اس غیر معمولی نام سے بچنے کے لۓ: - (اکثر معاملات میں، میں کراس کی طرف سے زمین سے بچنے کے لئے ہمیشہ ایک ایسی سگنل کو بنا سکتا ہوں، صرف ضرورت کی مشاہدہ اور تخیل ہے.

بہت کم از کم، زمین کے موجودہ راستے کا راستہ مناسب ہونا چاہئے، اور موجودہ موجودہ اور کمزور سگنل کو موجودہ طرف سے آگے بڑھنے کی ضرورت نہیں ہے. کبھی کبھی، مناسب راستے کا انتخاب کریں، زمین کی لائنز کی قطار غیر معقول طور پر ترتیب کردہ گروپ کے قابل ہے.

آخر میں، راستے سے، ایک مشہور کہہ رہا ہے: "آپ اپنی ماں پر بھروسہ کر سکتے ہیں، لیکن اپنی زمین پر کبھی بھروسہ نہیں کریں گے." بہت کمزور سگنل پروسیسنگ مواقع (microvolt کے نیچے)، یہاں تک کہ ہک یا بھوک کی طرف سے یہاں تک کہ زمین کی صلاحیت کے مطابق یقینی بناتا ہے زمین کی ممکنہ فرقوں کے اہم نکات پر ابھی بھی عملدرآمد کے سگنل طول و عرض سے زیادہ چاہتا ہے، کم از کم ایک ہی ترتیب میں، اگرچہ جامد ممکنہ حق، فوری طور پر ممکنہ فرق بہت بڑا ہوسکتا ہے. اس طرح کے ایک موقع کے لئے، پہلے اصول زمین کے ممکنہ طور پر ممکنہ طور پر سرکٹ کا کام سرکٹ کا کام کرنا ہے.

2.3. پاور لائن ترتیب اور طاقت فلٹرنگ.
میں عام ادب سے متفق نہیں ہوں کہ پاور لائن ممکنہ طور پر موٹی ہونا چاہئے. ایک ہی طاقتور میں (ایک سیکنڈ اوسط بجلی کی فراہمی موجودہ موجودہ 1 تک پہنچ سکتی ہے)، کافی طاقت کی ہڈی چوڑائی کو یقینی بنانا چاہیے (میرا تجربہ، 50 ملین فی 1 موجودہ ایک زیادہ سے زیادہ مقدمات کی ضروریات کو پورا کرنے کے مطابق ہے). پاور کی ہڈی کی چوڑائی کلیدی نہیں ہے اگر صرف سگنل سے مداخلت کو روکنے کے لئے. تاہم، کبھی کبھی فوٹر پاور لائنز بہتر ہیں! بجلی کی فراہمی کی معیار ہے. عام طور پر اس کی مکمل قیمت میں نہیں، لیکن بجلی کی فراہمی کے طول و عرض اور superposition کی مداخلت میں. پاور مداخلت کی کلید فلٹر کی اہلیت ہے! اگر آپ کی درخواست میں طاقت کی ضروریات کے لئے سخت ضروریات ہوتی ہیں، تو فلٹر سندھ کو متفق نہ کریں! فلٹر کی اہلیت کا استعمال کرتے ہوئے، مندرجہ ذیل نوٹ کریں:

پاور ان پٹ کے اختتام کے پورے سرکٹ کو "کل" فلٹرنگ کے اقدامات ہونا چاہئے، اور کیپسیٹر کے مختلف قسموں کو ایک دوسرے سے ملنا چاہئے، "اسی طرح کم نہیں ہوسکتا ہے، کم از کم براج ڈیجیٹل نظام کے لئے کم از کم 100 ہونا چاہئے. + 10 uF uF electrolytic tantalum + uF + 1 nf ایس ایم ٹی پیچ 0.1. ہائی فریکوئینسی (100kHz) 100uF electrolysis + 10uF چپ tantalum + 0.47uF پیچ + 0.1uf پیچ. ایک تخروپن نظام: ڈی سی اور کم تعدد ینالاگ نظام کے لئے: 1000uF | 1000uF electrolysis + 10uF tantalum + 1uF پیچ + 0.1uF پیچ.

ہر اہم چپ کے ارد گرد فلٹر کیپیکٹر کے "سیٹ" ہونا چاہئے. ڈیجیٹل سسٹم کے لئے، 0.1 یو ایف پیچ کافی ہے، عام اہم یا کام کرنے والے موجودہ اور بڑے چپ بھی 10 یو ایف چپ ٹنٹالوم یا 1 یو ایف پیچ پر ہونا چاہئے، سب سے زیادہ کام فریکوئینسی چپس (سی پی یو، کرسٹل) اور 10 این ایف | 470 پی ایف یا ایک 1 این ایف. صلاحیت کی طاقت چپ کی پن پن اور ممکنہ حد تک ممکن ہو سکے کے طور پر ممکنہ طور پر قریب ہونا چاہئے.

چپ فلٹر کی اہلیت کے لئے، اندر (چپ طاقت ٹیوب پاؤں کے فلٹر کی اہلیت) ممکنہ طور پر موٹا ہونا چاہئے، ترجیحی طور پر ایک سے زیادہ ٹھیک لائنوں کے ساتھ. فلٹر کیپیکشٹر کے ساتھ اپلی کیشن کم (AC) عدم وولٹیج وولٹیج ذریعہ ہے اور تبادلوں کی جوڑی مداخلت کو روکنے، بیرونی کنڈینسر ٹیوب پاؤں (ایک طاقت کی صلاحیت کو فلٹر کرنے کے لئے اہم طاقت سے) پاور کی ہڈی اتنا ہی اہم نہیں ہے، کم موٹ لائن کی چوڑائی نہیں ہے، کم از کم پلیٹ کے علاقے میں بہت کچھ لے لو. کچھ تخروپن کے نظام میں، طاقت ان پٹ مداخلت کو روکنے کے لئے آر سی فلٹر نیٹ ورک استعمال کرنے کے لئے ان پٹ بھی ضروری ہے، جبکہ چھوٹے پاور لائن کبھی کبھی آر سی فلٹر میں ریزٹر کا اثر ہوتا ہے، جو فائدہ مند ہے.

آپریٹنگ درجہ حرارت کی وسیع پیمانے پر ایک نظام کے لۓ، یہ نوٹ کرنا ضروری ہے کہ ایلومینیم الیکٹروالیٹک کیسیسرٹر کم درجہ حرارت پر فلٹرنگ اثر کم ہوجائے یا اس کے بجائے مناسب ٹنٹالم کیپیکٹر استعمال کیا جاسکے. مثال کے طور پر، 100uF ٹنٹالم استعمال کریں. 470uF ایلومینیم کی بجائے 1000uF ایلومینیم، یا 22uF چپ ٹنٹالم کے ساتھ 100uF ایلومینیم کی جگہ لے لے.

نوٹ کریں کہ ایلومینیم الیکٹرویلیٹیک کیپیکٹر زیادہ طاقتور حرارتی آلات کے قریب نہیں ہونا چاہئے.

4. ہمارے اہم گاہکوں کو صارفین کے الیکٹرانکس، ڈیجیٹل مصنوعات، ریڈیو ٹیلی مواصلات، صنعتی انتظام، آٹومیشن اور طبی علاج وغیرہ وغیرہ کے ذریعہ درمیانے درجے کے مینوفیکچررز میں شامل ہیں. ہمارا ٹھوس کسٹمر بیس نے کمپنی کی ترقی کے لئے ایک مضبوط مداخلت لی ہے.
