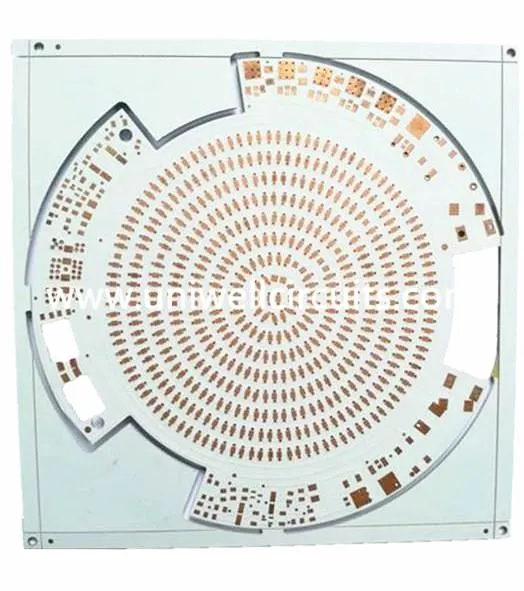

1 پرت ایلومینیم سرکٹ بورڈ
1. پروڈکشن بیان کریں
تفصیلات کے لئے 1 پرت ایلومینیم سرکٹ بورڈ | |
حصہ کا نام: | 1 پرت ایلومینیم سرکٹ بورڈ |
بیس مواد: | ایلومینیم بیس ٹکڑے ٹکڑے |
پرت کی تعداد: | 1 پرت |
تانبے موٹائی: | 1oz یا 35 ویں |
ختم بورڈ موٹائی: | 1.6 ملی میٹر |
سولڈر ماسک کا رنگ: | وائٹ مائع تصویر تصویری سینڈرڈر ماسک (ایل پی آئی) |
علامات رنگ: | نہیں |
سطح ختم ہوگئی | وسرجن سونے |
پروفائل: | CNC + V-CUT |
حرارت کی ایصالیت: | 1.0W / ایم کے |
موصل پرت کی وولٹیج ٹوٹ جاتا ہے | ≥3KV |
درخواست کے علاقے: | ایل - ای - ڈی کی روشنی |
یونییویل کی مصنوعات کی وسیع اقسام کی درخواست ہے:
1) مکمل رنگ ایل ای ڈی ڈسپلے: ایک ہی ڈاٹ میں مسابقتی طور پر یا ہلکا پھلکا سرخ، سبز، نیلے رنگ، برابر پینل میں تقسیم، اور اسی طرح پورے ڈسپلے
2) عام طور پر جسمانی کھیل، اشتہار، بینک، اسٹاک ایکسچینج، اسٹیشن، بندرگاہ، مارکیٹ، ٹیلی مواصلات، محکمہ، اسکول، مانیٹرنگ، ریستوران، تفریح وغیرہ وغیرہ کے لئے درخواست کرتا ہے.
2. پی سی بی تکنیکی صلاحیت
مواد | FR4، CEM-3، میٹل کور، |
ہالووین فری، راجرز، پی ٹی ایف ای | |
زیادہ سے زیادہ. ختم کرنے کا بورڈ سائز | 1500X610 ملی میٹر |
منٹ. بورڈ موٹائی | 0.20 ملی میٹر |
زیادہ سے زیادہ. بورڈ موٹائی | 8.0 ملی میٹر |
دفن / بلائنڈ ویا (غیر کراس) | 0.1 ملی میٹر |
پہلو راشن | 16:01 |
منٹ. سوراخ کرنے والی سائز (مکینیکل) | 0.20 ملی میٹر |
رواداری PTH / پریس فٹ سوراخ / NPTH | +/- 0.0762 ملی میٹر / +/- 0.05 ملی میٹر / +/- 0.05 ملی میٹر |
زیادہ سے زیادہ. پرت شمار | 40 |
زیادہ سے زیادہ. تانبے (اندرونی / بیرونی) | 6 اوز / 10 اوز |
ڈرل رواداری | +/- 2 ملین |
پرت رجسٹریشن پر پرت | +/- 3 ملین |
منٹ. لائن چوڑائی / جگہ | 2.5 / 2.5 ملین |
BGA پچ | 8 ملین |
اوپری علاج | HASL، مفت HASL کی قیادت، |
ENIG، وسرجن چاندی / ٹن، او ایس پی |
3. لیڈ ٹائم اور logistcis
1) قیادت کا وقت
تہوں | فوری باری | نمونہ حکم | بڑے پیمانے پر حکم |
واحد | 24 گھنٹے | 3working دن | 7working دن |
ڈبل | 24 گھنٹے | 4working دن | 7working دن |
4-6 کھلاڑی | 48hours | 5-6 کام کے دن | 10working دن |
8-12 پلیر | 120hours | 7-9working دن | 15working دن |
FR-4 کی بنیاد پر، مواد لیڈ ٹائم کو خارج کردیں | |||
2) لاجسٹکس
ہم گاہک کی منزل پر FOB شینزین، ایف او او ایچ او سی آئی ایف پیش کر سکتے ہیں.
عالمی سطح پر اپنے مقرر کردہ گودام کو براہ راست بھیجیں.
4. پیکیجنگ اور ترسیل
1) پیکیجنگ کی تفصیلات: مہربند بیگ، اینٹی جامد بیگ، مناسب کارٹون یا اپنی ضروریات پر عمل کریں.
ترسیل
شپنگ کی قسم: UPS، DHL، FedEx، ئیمایس، چین پوسٹ ایئر میل وغیرہ. آپ شپنگ کی قیمت کا انتخاب کر سکتے ہیں جیسا کہ آپ چاہتے ہیں.
1) تیز رفتار: نمونہ یا فوری طور پر احکامات کے لئے ایکسپریس.
2) ایکسپریس انتخاب
