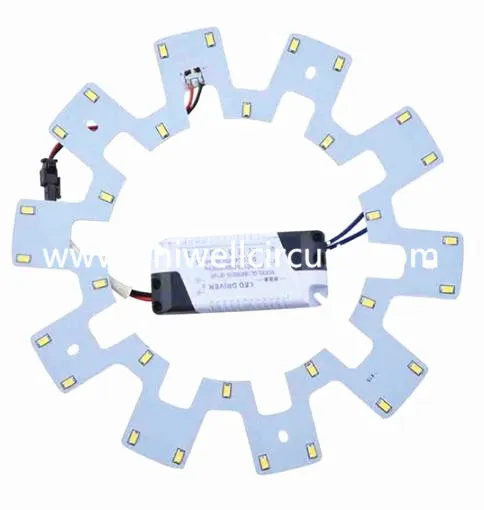

ایلومینیم وسعت سونے کے سرکٹ بورڈ
1. پروڈکشن بیان کریں
ایلومینیم وسعت سونے کے سرکٹ بورڈ
ایلومینیم پی سی بی کے لئے عام تفصیلات
پرت شمار: 1-2 پرت
بورڈ موٹائی: 0.5-3.0 ملی میٹر
تانبے موٹائی: 1-3oz
تھرمل چالکتا: 1.0-4.0W / ایم
سطح کا علاج: HAL (لیڈ فری)، وسرجن سونے / ٹن، او ایس پی، گولڈ چڑھانا
درخواست: ریفریجریٹر روشنی کی قیادت کی
ایلومینیم بیس پی سی بی ایلومینیم دنیا کی سب سے زیادہ پرچر دھاتی ہے اور یہ تیسری سب سے زیادہ عام عنصر ہے جس میں زمین کی 8٪ زمین پر مشتمل ہے. ایلومینیم کی استحکام کو سٹیل کے بعد یہ سب سے بڑے پیمانے پر استعمال کیا جاتا دھاتی بناتا ہے.
ایلومینیم معدنی بوکسائٹ سے حاصل کیا جاتا ہے. بائیسائٹ بیئر پروسیسنگ کے ذریعہ ایلومینیم آکسائڈ (الومینا) میں تبدیل کیا جاتا ہے. اس کے بعد ایلومینیم دھات میں الیکٹری الیکٹروالیٹک خلیات اور ہال ہالولٹ پروسیسنگ کا استعمال کرتے ہوئے الیمیننا ہے. یونییویل نے ایلومینیم پی سی بی کے ساتھ بہت سے گاہکوں کی خدمت کی ہے، ہمارے پاس بہت تجربہ ہے.
2. پی سی بی مینوفیکچررز کے بارے میں تفصیلی تفصیلات
مواد | FR4، CEM-3، میٹل کور، |
ہالووین فری، راجرز، پی ٹی ایف ای | |
زیادہ سے زیادہ. ختم کرنے کا بورڈ سائز | 1500X610 ملی میٹر |
منٹ. بورڈ موٹائی | 0.20 ملی میٹر |
زیادہ سے زیادہ. بورڈ موٹائی | 8.0 ملی میٹر |
دفن / بلائنڈ ویا (غیر کراس) | 0.1 ملی میٹر |
پہلو راشن | 16:01 |
منٹ. سوراخ کرنے والی سائز (مکینیکل) | 0.20 ملی میٹر |
رواداری PTH / پریس فٹ سوراخ / NPTH | +/- 0.0762 ملی میٹر / +/- 0.05 ملی میٹر / +/- 0.05 ملی میٹر |
زیادہ سے زیادہ. پرت شمار | 40 |
زیادہ سے زیادہ. تانبے (اندرونی / بیرونی) | 6 اوز / 10 اوز |
ڈرل رواداری | +/- 2 ملین |
پرت رجسٹریشن پر پرت | +/- 3 ملین |
منٹ. لائن چوڑائی / جگہ | 2.5 / 2.5 ملین |
BGA پچ | 8 ملین |
اوپری علاج | HASL، مفت HASL کی قیادت، |
ENIG، وسرجن چاندی / ٹن، او ایس پی |
3. کمپنی کی معلومات
یونییویل سرکٹس کمپنی، ایل ٹی ڈی.، 2007 میں شینزین، چین میں قائم ایک پیشہ ور پی سی بی اور اسمبلی کے کارخانہ دار ہے، جو چین میں ISO9001، ISO14001، اور یو ایل کو گزرنے میں لے جا رہا ہے، شینزین اور ہانگ کانگ بندرگاہوں کے قریب، ہر قسم کی فراہمی طرف، دو طرفہ اور کثیر پرت پی سی بی کے ساتھ ساتھ اسمبلی کی خدمت.
یونییویل 10+ سالوں کے تجربے کے ساتھ، ہم اپنے پی سی بی کو امریکہ، جاپان، سوئٹزرلینڈ، سویڈن، برطانیہ، فن لینڈ، فرانس، ہالینڈ، اٹلی، پولینڈ، ڈنمارک، آسٹریلیا، برازیل، سنگاپور، تھائی لینڈ، اور ملائیشیا میں برآمد کرتے ہیں. .، وغیرہ
UNIWELL ہمارے گاہکوں کے لئے شکریہ ادا کرنے کے لئے مسلسل اعلی معیار کے ایم سی پی سی بی اور اچھی سروس پیش کرے گا
4. ہماری خدمات
● ئیمایس-الیکٹرانک مینوفیکچرنگ سروس
● پی سی بی کی فراہمی اور لے آؤٹ
● SMT، BGA اور DIP پر پی سی بی اسمبلی
● لاگت مؤثر اجزاء سوسسنگ
● فاسٹ پروٹوٹائپ اور بڑے پیمانے پر پیداوار
● باکس تعمیر اسمبلی
● انجینئرنگ سپورٹ
5. ضرورت کی ضرورت ہے
1) Gerber فائل / پی سی بی فائل اور بوم کی فہرست
2) ہمارے لئے پی سی بی / ایف پی سی / پی سی بی یا پی سی بی نمونہ کی واضح تصاویر
3) پی سی بی کی تفصیلات: بیس مواد، بورڈ کی موٹائی، تانبے کی موٹائی، سطح ختم، سونے کی موٹائی موٹائی
4) پی سی بی / پی سی بی کے لئے ٹیسٹ کا طریقہ
6. پیکجنگ اور شپنگ
پیکیجنگ
1) polyfoam اور کثیر پرت گتے کے ساتھ مصنوعات کی حفاظت کریں.
2) مصنوعات کی برآمد کے لئے خصوصی محافظ کارٹون.
3) کسٹمر کی ضرورت کے مطابق.
شپنگ: ہمارے پاس DHL، Fedex، ئیمایس، UPS، TNT اور دیگر ہوائی پرواز کے راستے یا سمندر کے سامان کی کمپنی کے ساتھ مستحکم تعاون ہے. عام طور پر ہم آپ کے ملک، اچھی قسمیں، وزن اور درخواست کی ترسیل کے وقت کے مطابق آپ کو سب سے مناسب شپنگ کا طریقہ کار دیں گے.
اگر آپ ہمیں انکوائری بھیجنے سے قبل آپ کو اپنی آرڈر کی مقدار، ملک، سمندر کے بندرگاہ / ہوائی اڈے کی تفصیلات ہمیں لکھ سکتے ہیں تو ہم اس کی تعریف کریں گے. اس طرح ہم آپ کو بہترین اور سب سے زیادہ درست قیمت پیش کر سکتے ہیں.
