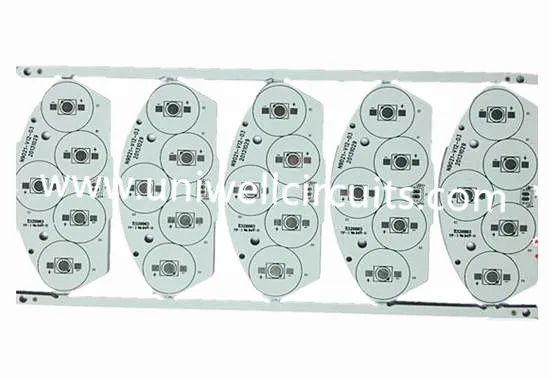

کثیر ایلومینیم بیس پرنٹ سرکٹ بورڈ

کثیر ایلومینیم بیس پرنٹ سرکٹ بورڈ

1. پروپوزل کی وضاحت

ایلومینیم بیس پرنٹ سرکٹ بورڈ کے فوائد

● گرمی کی کھپت معیاری FR-4 تعمیرات سے ڈرامائی طور پر بہتر ہے.

● عام طور پر استعمال ہونے والی ڈیللیٹرکس روایتی مہاکیسی شیشے اور موٹائی کا دسواں حصہ کے طور پر عام طور پر 5 سے 10 گنا ہے.

● روایتی سخت پی سی بی کے مقابلے میں تھرمل منتقلی کا تیزی سے زیادہ موثر.

● آئی پی سی گرمی میں اضافہ چارٹس کی طرف سے تجویز کردہ مقابلے میں کم تانبے کے وزن کا استعمال کیا جا سکتا ہے

یونییویل نے ایلومینیم چھپی ہوئی سرکٹ بورڈز (جس میں ایک دہائی سے زائد عرصے تک دھاتی بیس پی سی بی بھی کہا جاتا ہے) اور ان سب کو ISO9001، ISO14001، TS16949 اور UL کی طرف سے منظور کیا گیا ہے.

2. پروپوزل کی گذارش

3. ایلومینیم پی سی بی کے اثرات

اگرچہ بجلی کنورٹرز اور ایل ای ڈی ان مصنوعات کی سب سے بڑی صارفین ہیں، آٹوموٹو اور آر ایف کمپنیوں کو بھی یہ تعمیرات کے فوائد کا فائدہ اٹھانا پڑتا ہے. جبکہ ایک پرت کی تعمیر سب سے آسان ہے، دیگر ترتیبات کے اختیارات Amitron پر دستیاب ہیں، بشمول:

لچکدار ایلومینیم پی سی بی

آئی ایم ایس کے مواد میں سب سے جدید ترقیات میں سے ایک لچکدار ڈرا بریکٹ ہے. یہ مواد سیرامک بھرنے والے کے ساتھ ایک پلایمیمائڈ رال کے نظام کو نمایاں کرتی ہے جس میں عمدہ برقی موصلیت، لچک اور کورس تھرمل چالکتا فراہم کرتا ہے. جب 5754 یا اسی طرح کی لچکدار ایلومینیم کے مواد پر لاگو ہوتا ہے، تو اس طرح کی مصنوعات کو مختلف قسم کے سائز اور زاویہ حاصل کرنے کے لئے بنایا جاسکتا ہے جو مہنگی فکسچر، کیبلز اور کنیکٹرز کو ختم کرسکتا ہے. اگرچہ یہ مواد لچکدار ہیں، ان کا ارادہ ہے کہ وہ جگہ پر خیمہ پائیں اور جگہ میں رہیں. وہ ایپلی کیشنز کے لئے موزوں نہیں ہیں جس کا مقصد باقاعدگی سے فکسڈ کرنا ہے.

ہائبرڈ ایلومینیم پی سی بیز

ایک 'ہائبرڈ' میں آئی ایم ایم کی تعمیر غیر غیر تھرمل مواد کے "ذیلی اسمبلی" کو آزادانہ طور پر عملدرآمد کے بعد اور پھر تھرمل مواد کے ساتھ ایلومینیم بیس سے رابطہ کیا جاتا ہے. روایتی FR-4 سے بنائے جانے والی سب سے عام تعمیر 2-پرت یا 4 پرت سبس اسمبلی ہے. اس پرت کو تھرمل ڈیللیٹرکس کے ساتھ ایلومینیم کی بنیاد پر گرمی اتارنے میں مدد ملتی ہے، دشواری کو بہتر بنانا اور ڈھال کے طور پر کام کرسکتا ہے. دیگر فوائد میں شامل ہیں:

● تمام تھرمل طور پر conductive مواد کی تعمیر کے مقابلے میں کم مہنگا

● معیاری FR-4 کی مصنوعات پر اعلی تھرمل کارکردگی فراہم کرتا ہے

● مہنگی گرمی ڈوب اور متعلقہ اسمبلی کے اقدامات کو ختم کر سکتا ہے

● آر ایف پی کی درخواستوں میں استعمال کیا جاسکتا ہے جہاں PTFE کی سطح پرت اپنی نقصانات کی خصوصیات کے لئے مطلوب ہے.

● سوراخ کے اجزاء کو ایڈجسٹ کرنے کے لئے ایلومینیم میں جزو کھڑکیوں کا استعمال. یہ کنیکٹر اور کیبلز کو سبسویٹ کے ذریعہ کنکشن کو منتقل کرنے کی اجازت دیتا ہے جبکہ سولڈر فلٹ خصوصی جاکٹس یا دیگر مہنگی اڈاپٹر کی ضرورت کے بغیر سیل بناتا ہے.

کثیر ایلومینیم پی سی بیز

اعلی کارکردگی کی بجلی کی فراہمی کے بازار میں مشترکہ، کثیر پیمانے پر آئی ایم ایس پی سی بی معتبر طور پر conductive dielectrics کی ایک سے زیادہ تہوں سے بنایا جاتا ہے. یہ تعمیرات میں ایک یا زیادہ تہوں ہے جو ڈھانچے میں دفن ہوئے ہیں اور اندھے ویز کے ساتھ تھرمل ویز یا سگنل ویز کے طور پر کام کرتے ہیں. ایک پرت پرت ڈیزائن کے طور پر گرمی منتقلی میں زیادہ مہنگی اور کم موثر، وہ زیادہ پیچیدہ ڈیزائن میں گرمی کی کھپت کے لئے ایک سادہ اور مؤثر حل فراہم کرتے ہیں.

کے ذریعے ہول ایلومینیم پی سی بی

سب سے زیادہ پیچیدہ تعمیر میں ایلومینیم کی ایک پرت ایک کثیر سطح تھرمل تعمیر کے 'کور' تشکیل دے سکتا ہے. ایلومینیم پہلے سے طے شدہ اور معدنیات سے متعلق معدنیات سے پہلے بھرا ہوا ہے. تھرمل سامان یا تھرمل مواد کا استعمال کرتے ہوئے الیمینیم کے دونوں اطراف کے تھرمل مواد یا ذیلی اسمبلیوں کو ڈھال لیا جا سکتا ہے. ایک بار چھٹکارا، مکمل اسمبلی نے روایتی ملٹی پی سی بی کے ساتھ ہی ڈرایا ہے. برقی موصلیت کو برقرار رکھنے کے لئے سوراخ کرنے والی سوراخ ایلومینیم میں منظوری سے گزرتے ہیں. متبادل طور پر ایک تانبے کی کور کو براہ راست بجلی کے کنکشن دونوں کے ساتھ ساتھ سوراخ کے ذریعے موصلیت کی اجازت دیتا ہے.
