ڈیجیٹل ڈیٹا لچکدار سرکٹ بورڈ
1. پروپوزل کی وضاحت
تفصیلات
پرت: 1
موٹائی: 0.1 ملی میٹر
مواد: 1 / 2oz چپکنے والا الیکٹروسیس ہے.
تانبے موٹائی: 1 اوز
سطح کا علاج: سونے کی ڈوبتی.
کم از کم لائن چوڑائی / لائن فاصلے: 0.1 ملی میٹر / 0.08 ملی میٹر.
پی آئی کو فروغ دینے کی موٹائی: 0.1 ملی میٹر.
دیگر: پی آئی اے کو فروغ دینے
2. ہمارے پی سی بی کی خدمات کے بارے میں وضاحت
مواد | FR4، CEM-3، میٹل کور، |
ہالووین فری، راجرز، پی ٹی ایف ای | |
زیادہ سے زیادہ. ختم کرنے کا بورڈ سائز | 1500X610 ملی میٹر |
منٹ. بورڈ موٹائی | 0.20 ملی میٹر |
زیادہ سے زیادہ. بورڈ موٹائی | 8.0 ملی میٹر |
دفن / بلائنڈ ویا (غیر کراس) | 0.1 ملی میٹر |
پہلو راشن | 16:01 |
منٹ. سوراخ کرنے والی سائز (مکینیکل) | 0.20 ملی میٹر |
رواداری PTH / پریس فٹ سوراخ / NPTH | +/- 0.0762 ملی میٹر / +/- 0.05 ملی میٹر / +/- 0.05 ملی میٹر |
زیادہ سے زیادہ. پرت شمار | 40 |
زیادہ سے زیادہ. تانبے (اندرونی / بیرونی) | 6 اوز / 10 اوز |
ڈرل رواداری | +/- 2 ملین |
پرت رجسٹریشن پر پرت | +/- 3 ملین |
منٹ. لائن چوڑائی / جگہ | 2.5 / 2.5 ملین |
BGA پچ | 8 ملین |
اوپری علاج | HASL، مفت HASL کی قیادت، |
ENIG، وسرجن چاندی / ٹن، او ایس پی |

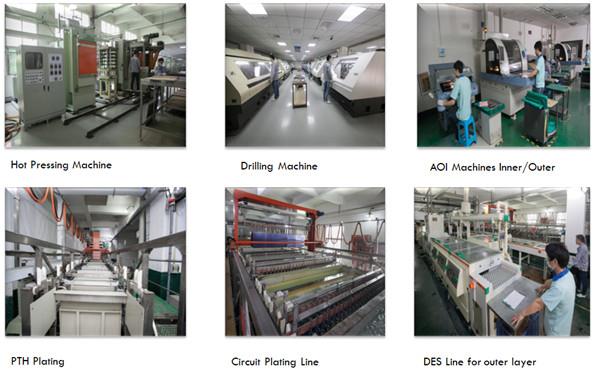

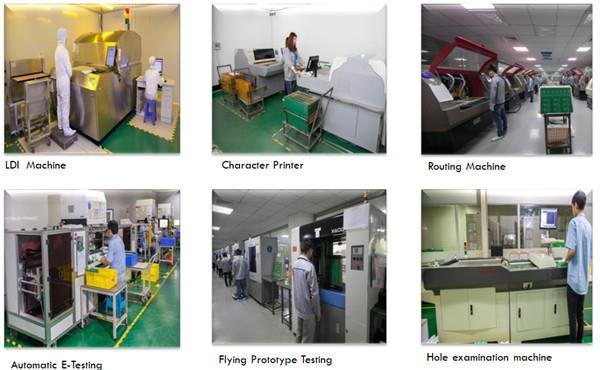

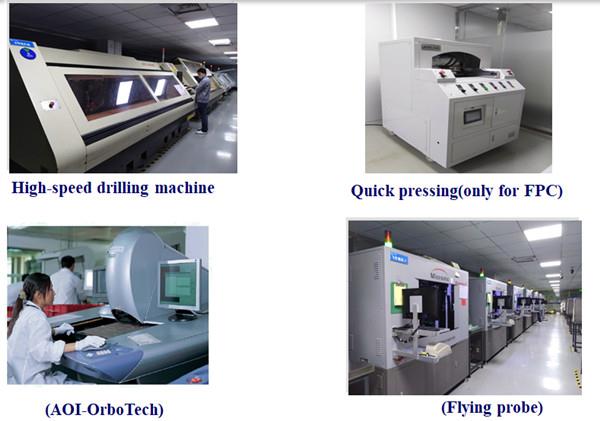

3. سازوسامان دکھائیں
یونییویل کا یقین ہے اور وہ ماحولیات کی ضروریات کے مطابق، اور مسلسل کام کے ماحول کی حفاظت اور حفظان صحت کو بہتر بنانے کے لئے بہترین معیار کا پیچھا کرنے میں اصرار کرتا ہے. اس نے سال کے ذریعے متعلقہ شعبوں میں مختلف سرٹیفکیٹ حاصل کیے ہیں، اور مستقبل میں یہ اپنے آپریٹنگ پرفارمنس کو مضبوط بنانے اور گاہکوں کی اطمینان کو بڑھانے کے لئے جاری رکھیں گے.
4. ایف ایم آر
سوال: کیا مجھے لی فری فری سولڈرنگ کے لئے سب سے زیادہ ٹی ڈی (ٹی ڈی = معدنی درجہ حرارت) کے ساتھ FR4 مواد استعمال کرنا ہوگا؟
زیادہ سے زیادہ ٹی ڈی قیمت بہتر ہے، خاص طور پر اگر بورڈ ٹیکنیکل طور پر پیچیدہ ہے اور کئی ریبلٹنگ سولڈرنگ سے متعلق ہے، لیکن یہ اعلی اخراجات میں اضافہ ہوسکتا ہے. آپ کے اجتماعی عمل کو جاننے کا حق صحیح انتخاب میں مدد مل سکتی ہے.
سوال: FR4 epoxy میں سختی کے نظام کے طور پر "ڈسلی" اور "nonDicy" کے درمیان کیا فرق ہے؟
ڈسکی (ڈسیسیڈیڈیامین) اس مہاکاوی کے لئے کہیں زیادہ عام سست نظام ہے؛ یہ عام طور پر تقریبا 300-310 ° C کی ایک TD قیمت دیتا ہے جبکہ "nonDicy" یعنی ایک Phenolic علاج Epoxy کے بارے میں 330-350 ° C کی TD قیمت ہے اور اس وجہ سے اعلی درجہ حرارت کو بہتر بنا سکتا ہے.
سوال: "CAF" کا مطلب کیا ہے؟
سی اے اے ایف (کنکشن انوڈک فلنٹ) کا مطلب یہ ہے کہ تانبے انوڈ اور کیتھڈیو کے درمیان الیکٹررو کیمیکل ردعمل ہو گا، جس میں نتیجے میں داخلی شارٹ سرکٹ میں ہوسکتا ہے.
سوال: لیڈ فری سولڈرنگ کے لئے کون سی پی سی بی کی سطح بہتر ہے؟
کوئی "بہترین سطح" نہیں ہے؛ تمام سطحوں کو ان کے عمل اور اتفاق ہے. آپ کو کون سا منتخب کرنا چاہئے جو بہت سے عوامل پر منحصر ہے. براہ کرم ہمارے تکنیکی ماہرین سے مشورہ کریں یا ویب سائٹ کے اس حصے کے اندر سطح کے ختم ہونے پر معلومات کا جائزہ لیں.
سوال: شعلہ ریڈارڈ کے بارے میں کیا قواعد ہیں، ٹی بی بی پی-اے کے خلاف ایک قومی پابندی موجود تھی جس میں الیکٹرانکس میں غالب ہے؟
نہیں، تحقیقات پایا کہ یہ ہے، عملی وجوہات کے لئے - پابندی کے لئے ممکن نہیں.
سوال: شعلہ ریڈارارڈنٹ کے درمیان فرق کیا رد عمل یا اضافی شکل میں شامل ہے؟
غیر فعال طور پر شعلہ retardant chemically epoxy پر پابند ہے اور فضلہ کی جمع کے ایک حصے کے طور پر مصنوعات سے باہر تحلیل اور منتقل نہیں کرے گا.
