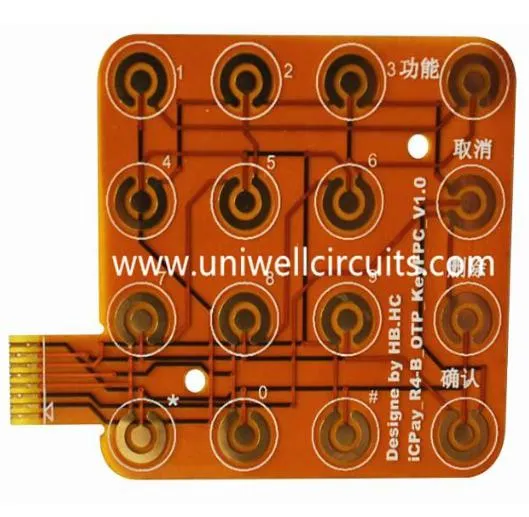

لیپ ٹاپ inverter کے لئے ڈبل رخا لچکدار سرکٹ بورڈ
1. پروپوزل کی وضاحت
تفصیلات:
پرت: 2
موٹائی: 0.12 ملی میٹر
مواد: 1 / 3oz گلو فری الیکٹروسیس.
1/2 آٹ تانبے کی موٹائی:
سطح کا علاج: ENIG.
کم از کم لائن چوڑائی / لائن فاصلے: 0.1 ملی میٹر / 0.1 ملی میٹر.
پی آئی کو فروغ دینے کی موٹائی: 0.1 ملی میٹر.
دوسرا: چپکنے والی کاغذ کو مضبوط بنانے کے لئے پی آئی آئی چھڑی کرنے کی ضرورت ہے، اسٹیل شیٹ کو فروغ دینے کے.
درخواست: لیپ ٹاپ انورٹر
2. تعمیراتی صلاحیتوں
ایف پی سی کی صلاحیتیں
پرتوں: 20 (12 پلیر شامل ہیں)
لائن wideth / خلائی (ملی) اندرونی پلیر میں: 3/3، 3.5 / 3.5
پہلو تناسب: 20: 1 (PTH)؛ 1: 1 (اندھا ویز)
منٹ. سوراخ کرنے والی سوراخ قطر (مل): 6 (میکانی)؛ 4 (لیزر)
ڈرلنگ کرنے والی ڈگری سے متعلق (ملی): 6
عارضی کنٹرول کے لئے رواداری (+/-): 10٪
سخت صلاحیتیں
مواد | FR4، CEM-3، میٹل کور، |
ہالووین فری، راجرز، پی ٹی ایف ای | |
زیادہ سے زیادہ. ختم کرنے کا بورڈ سائز | 1500X610 ملی میٹر |
منٹ. بورڈ موٹائی | 0.20 ملی میٹر |
زیادہ سے زیادہ. بورڈ موٹائی | 8.0 ملی میٹر |
دفن / بلائنڈ ویا (غیر کراس) | 0.1 ملی میٹر |
پہلو راشن | 16:01 |
منٹ. سوراخ کرنے والی سائز (مکینیکل) | 0.20 ملی میٹر |
رواداری PTH / پریس فٹ سوراخ / NPTH | +/- 0.0762 ملی میٹر / +/- 0.05 ملی میٹر / +/- 0.05 ملی میٹر |
زیادہ سے زیادہ. پرت شمار | 40 |
زیادہ سے زیادہ. تانبے (اندرونی / بیرونی) | 6 اوز / 10 اوز |
ڈرل رواداری | +/- 2 ملین |
پرت رجسٹریشن پر پرت | +/- 3 ملین |
منٹ. لائن چوڑائی / جگہ | 2.5 / 2.5 ملین |
BGA پچ | 8 ملین |
اوپری علاج | HASL، مفت HASL کی قیادت، |
ENIG، وسرجن چاندی / ٹن، او ایس پی |
3.ٹیفٹیشنز
● منظور شدہ UL
● ISO9001: 2000 تصدیق شدہ
● کلاس 1، 2، اور 3 صلاحیتیں
4. ایف ایم آر
سوال: میں کب کب سکتا ہوں؟
ہم آپ کی انکوائری حاصل کرنے کے بعد عام طور پر 24 گھنٹوں کے اندر اندر بولتے ہیں. اگر آپ قیمت حاصل کرنے کے لئے بہت ضروری ہے تو، براہ کرم ہمیں فون کریں یا ہمیں اپنے ای میل میں بتائیں تاکہ ہم آپ کی انکوائری کی ترجیحات کا احترام کریں
سوال: میں اپنے معیار کو چیک کرنے کے لئے نمونہ کیسے حاصل کر سکتا ہوں؟
قیمت کی توثیق کے بعد، آپ کو اپنے معیار کو چیک کرنے کے لئے نمونے کے لئے ضرورت ہوسکتی ہے.
اگر آپ کو نمونے کی ضرورت ہے تو، ہم آپ کو نمونے کو آزاد کر سکتے ہیں (نمونے اور مقدار کے نمونے پر منحصر ہے) یا آپ کو نمونہ کی قیمت کے لئے ادائیگی کر سکتے ہیں، اور یہ حکم کی توثیق کے بعد آپ کی آرڈر کی مقدار میں بڑی تعداد میں اس سے زیادہ بہتر ہوسکتی ہے. MOQ.
سوال: کیا آپ ہمارے لئے ڈیزائن کر سکتے ہیں؟
جی ہاں. ہمارے پاس ایک پیشہ ور انجینئر ہے جس میں تار کنٹرول اور کیبل اسمبلی ڈیزائن میں امیر تجربہ ہے. بس ہمیں اپنے خیالات کو بتائیں اور ہم آپ کے خیالات کو بہترین مصنوعات میں لے کر مدد کریں گے. اس سے کوئی فرق نہیں پڑتا ہے کہ آپ کو کوئی فائلوں کو مکمل کرنے کے لئے نہیں ہے. ہمیں آپ کی تشخیصی سپیک کو بتائیں. مصنوعات کی، اور ہم آپ کو تصدیق کے لئے تیار ڈرائنگ بھیجیں گے.
سوال: بڑے پیمانے پر پیداوار کے لۓ کیا وقت ہے؟
سچی بات یہ ہے کہ یہ حکم کی مقدار اور اس موسم پر منحصر ہے جسے آپ آرڈر کرتے ہیں. MOQ کی قیادت کا وقت 10 سے 15 دن ہے. عام طور پر، 4 سامان کے اندر اندر تمام سامان آپ کے ایڈریس تک پہنچ سکتے ہیں.
ق: آپ کی فراہمی کی شرائط کیا ہے؟
ہم EXW، FOB، CIF، وغیرہ کو قبول کرتے ہیں. آپ اس کا انتخاب کرسکتے ہیں جو آپ کے لئے سب سے زیادہ آسان یا زیادہ سے زیادہ مؤثر ہے.
