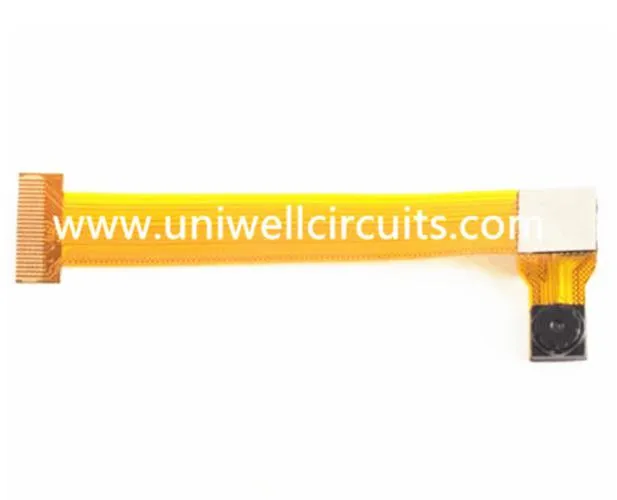

لیپ ٹاپ کے لئے ڈبل رخا لچکدار پی سی بی
1. پروپوزل کی وضاحت
تفصیلات
نام: لیپ ٹاپ کے لئے ڈبل رخا لچکدار پی سی بی
تہوں: 2
موٹائی: 0.12 ملی میٹر
مواد: ڈبل رخا گلو الیکٹروٹیکل مواد.
تانبے موٹائی: 1/2 اوز
سطح کا علاج: 1 مائیکروینچ وسرجن.
کم از کم لائن چوڑائی / لائن فاصلے: 0.15 ملی میٹر / 0.075 ملی میٹر.
FR4 موٹائی کو مضبوط بنانے: 0.3mm.
درخواست: لیپ ٹاپ
لچک دار طباعت شدہ سرکٹس جسمانی اور برقی منسلک حل کی وسیع صف پیش کرتے ہیں جو سخت چھپی ہوئی سرکٹ بورڈ کے حل کے ساتھ حاصل نہیں کرسکتے ہیں. بڑے پیمانے پر پیداوار کے تجربے کے 10 سال کے ساتھ، یونییویل لچکدار چھپی ہوئی سرکٹس میں مواد کے تبادلوں، بناوٹ اور اجتماعی اسمبلی میں ایک صنعت مند رہنما ہے.
2.ہمارے سپلائرز
ہمارے پاس اعلی سطحی سپلائرز کے ساتھ طویل مدتی شراکت داری ہے.
ہماری ضروریات اور توقعات کو واضح طور پر مطلع کرکے مضبوط سپلائر کے رشتے کو فروغ دیں. سپلائر کو ہمارے معیار فلسفہ میں شامل کریں اور مشترکہ طور پر نئی مصنوعات اور پروسیسنگ تشخیص میں حصہ لیں.
3. درخواست
زیادہ سے زیادہ لچکدار سرکٹس غیر فعال وائرنگ ڈھانچے ہیں جو الیکٹرانک اجزاء جیسے مزاحٹر، capacitors، مربوط سرکٹس اور منسلک کرنے کے لئے استعمال کیا جاتا ہے، اگرچہ کچھ براہ راست دیگر الیکٹرانک اسمبلیوں کے درمیان کنکشن کے ذریعہ بھی دوسرے الیکٹرانک اسمبلیوں کے درمیان کنکشن قائم کرنے کے لئے استعمال کیا جاتا ہے. آٹوموٹو فیلڈ میں، لچکدار سرکٹس اپریٹر پینل، کم-ہڈ کنٹرولز میں استعمال کیا جاتا ہے، کیبل کے سر لینا کے اندر اندر اور ABS کے نظام میں سرکٹس کا احاطہ کرتا ہے.
4. چھوٹے علم --- لچکدار سرکٹ ڈھانچے
لچکدار سرکٹ بورڈز کی چند بنیادی تعمیرات ہیں، لیکن ان کی پیداوار میں مختلف قسم کے حالات کے درمیان اہم تبدیلی ہے. مندرجہ بالا لچکدار سرکٹ بورڈ تعمیرات کی سب سے عام اقسام کی تشخیص ہے.
سنگل رخا لچکدار سرکٹس
سنگل رخا لچکدار سرکٹس ایک لچکدار ڈراپیکک فلم پر ایک دھات یا conductive (دھاتی بھرا ہوا) پولیمر تیار یا ایک واحد کنڈومر پر مشتمل ہے. اجزاء کے عمل درآمد صرف ایک طرف سے دستیاب ہیں. بنیادی فلم میں سوراخ ہوسکتی ہے (سوراخ یا لیزر) جزو کی وجہ سے انٹرکنکشن کے دوران گزرنے کی اجازت دیتا ہے، عام طور پر سولڈرنگ کی طرف سے. سنگل رخا فلیکس سرکٹس اس طرح کے حفاظتی کوٹنگز کے بغیر یا بغیر ڈھال تہوں یا کور کوٹ کے طور پر بنایا جاسکتا ہے، پھر بھی سرکٹ کے اوپر حفاظتی کوٹنگ کا استعمال سب سے زیادہ عام عمل ہے.
غیر معتبر conductive فلموں پر سطح پر نصب آلات کا عمل درآمد نے واضح ایل ای ڈی فلموں کی تعمیر کو فعال کیا ہے جو ایل ای ڈی شیشے میں استعمال کیا جاتا ہے لیکن لچکدار آٹوموٹو لائٹنگ مرکب میں بھی.
ڈبل رخا لچکدار سرکٹس
ڈبل رخا فکسڈ سرکٹ بورڈز ایک فکسڈ سرکٹس ہیں جو دو کنسرٹ کی تہوں ہیں. تھیس فلیکس سرکٹس سوراخ کے ذریعے چڑھایا کے بغیر یا اس کے بغیر بنا دیا جا سکتا ہے، اگرچہ سوراخ مختلف حالتوں کے ذریعے چڑھایا زیادہ عام ہے. سوراخ اور ایسوسی ایشن کی خصوصیات کے ذریعے پلیٹ کے بغیر تعمیر صرف ایک طرف سے رسائی حاصل ہے، سرکٹ ایک "قسم 5" فوجی حالت کے مطابق کی تعریف کی جاتی ہے.
یہ ایک عام عمل نہیں ہے، لیکن یہ ایک اختیار ہے، الیکٹرانک آلات کے لئے اصطلاحات سرکٹ کے دونوں اطراف کے لئے فراہم کی جاتی ہیں، لہذا آلات کو ہر طرف رکھ دیا جائے گا. ڈیزائن کی ضروریات پر منحصر ہے، ڈبل رخا فلیکس سرکٹس، ایک یا دونوں میں ختم سرکٹ کی طرف سے، دونوں میں احاطہ کرتا ہے پرتوں کی پرتوں کی حفاظت کے ساتھ بنا دیا جا سکتا ہے، لیکن بنیادی طور پر اکثر دونوں طرفوں پر حفاظتی پرت کے ساتھ تشکیل دیا جاتا ہے. اس قسم کے ذائقہ کا ایک بڑا فائدہ یہ ہے کہ یہ انٹرسریکٹ کنکشن بہت آسانی سے تیار کرنے کی اجازت دیتا ہے. بہت سی واحد رخا سرکٹس ایک ڈبل رخا سبسیٹیٹ پر فورا تعمیر کیے جاتے ہیں کیونکہ ان میں سے ایک میں دو پرسیک کنکشن موجود ہیں.
مجسمہ لچکدار سرکٹس
مجسمے فلیکس سرکٹس عام لچکدار سرکٹ ڈھانچے کی ایک ناول علیحدگی ہیں. تیار کردہ طریقہ کار میں ایک خاص فلیکس سرکٹ کثیر قدم کی اچھائی کا طریقہ شامل ہے جس میں ایک لچکدار سرکٹ پیدا ہوتا ہے جس کا تانبے کے کنڈورز کو ختم کیا جاتا ہے، جہاں کنڈلی کی موٹائی ان کی لمبائی میں مختلف جگہوں میں مختلف ہے. (یعنی کنڈکٹر لچکدار علاقوں میں پتلی ہوتے ہیں اور انٹرکنکشن پوائنٹس پر موٹی ہیں).
ملٹی لچکدار سرکٹس
فلیکس سرکٹس میں تین یا اضافی تہوں کنڈرورز کو ملٹی فیکس فلیکس سرکٹ کے طور پر جانا جاتا ہے. عام طور پر تہوں سوراخ کے ذریعے چڑھایا کے ذریعے منسلک کیا جاتا ہے، اگرچہ اس کے لئے تعریف کی شرط نہیں ہے، یہ کم سرکٹ کی سطح کی خصوصیات تک رسائی حاصل کرنے کے لئے کھولنے کی فراہمی کے لئے امکان ہے. کثیر فلیکس سرکٹ کی تہوں کو عمارت بھر میں سوراخ کرنے کے لئے مصروف علاقوں کے قابل چھوٹ کے ساتھ مسلسل عمارت میں متعدد طور پر ڈھال لیا جا سکتا ہے. غیر قانونی قابلیت کا عمل ایسے معاملات سے واقف ہے جہاں انتہائی لچک لازمی ہے. یہ جہاں تک پھیلنے یا موڑنے کے لئے ہوتا ہے اس علاقے کو چھوڑ کر اس کو پورا کرنے کی پوری کوشش کی جاتی ہے.
سخت فلیکس سرکٹس
سخت فلیکس سرکٹس ایک ہائبرڈ تیاری فلیکس سرکٹ ہیں جس میں سخت اور لچکدار ذائقہ شامل ہوتے ہیں جو ایک ڈھانچے میں متعدد طور پر ڈھالے جاتے ہیں. سخت فلیکس سرکٹس سختی سے فلیکس کی تعمیر کے ساتھ الجھن نہیں ہونا ضروری ہے، صرف فلیکس سرکٹس ہیں جن میں ایک اسٹینرر الیکٹرانک اپریٹس کا وزن مقامی طور پر برقرار رکھنے کے لئے منسلک ہے. ایک سخت یا سختی فلیکس سرکٹ میں ایک یا اضافی کنڈرور پرتوں میں شامل ہوسکتا ہے. اس طرح، جب دونوں شرائط نسبتا مناسب ہوتے ہیں، تو وہ مصنوعات کی نشاندہی کرتے ہیں جو مناسب طور پر مختلف ہیں. ایک سخت فلیکس کی تہوں میں عام طور پر برقی سوراخ کے ذریعہ برقی طور پر منسلک ہوتا ہے. سالوں میں، سخت فلیکس سرکٹس میں فوجی مصنوعات کے ڈیزائنر کے درمیان حیرت انگیز مقبولیت شامل ہے؛ اگرچہ ٹیکنالوجی نے تجارتی مصنوعات میں بہتر استعمال پایا ہے.
چیلنجوں کے مقابلے میں کم حجم ایپلی کیشنز کے لئے ایک خاص مصنوعات کو محتاط محتاط کرتے ہوئے، 1 99 0 میں ایک لیپ ٹاپ کمپیوٹر کے بورڈز کی تعمیر میں کمپیک کمپیوٹر کے ذریعے ٹیکنالوجی کا استعمال کرنے کا ایک غیر معمولی کوشش تیار کیا گیا تھا. اس وقت کمپیوٹر کی سخت سخت فلیکس پی سی بی کیا استعمال کے ذریعے فلیکس نہیں، کمپیکٹ کی طرف سے کامیاب ڈیزائن hinged نمائش کیبل کے لئے سخت فلیکس سرکٹ استعمال کیا، جانچ کے دوران 10s کے 1000s کے flexors کے گزر رہا ہے. 2013 تک، کسٹمر لیپ ٹاپ کمپیوٹر میں سخت فلیکس سرکٹ کا استعمال اب واقف ہے. سخت فلیکس بورڈ عام ملٹی ڈھانچے میں ہیں؛ تاہم، دو دھات پرت کی تعمیر کبھی کبھار استعمال کی جاتی ہیں.
