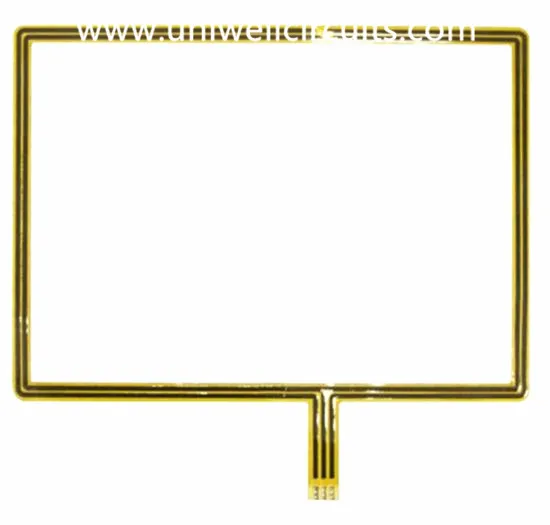

وائرلیس اسپیکر کے لئے لچکدار پی سی بی

وائرلیس اسپیکر کے لئے لچکدار سرکٹ بورڈ

1. پروپوزل کی وضاحت

تفصیلات
پرت: 2
موٹائی: 0.20 ملی میٹر
مواد: ڈبل رخا چپکنے والی رولنگ مواد.
تانبے موٹائی: 1 اوز
سطح کا علاج: بدلاؤ سونے.
کم از کم لائن چوڑائی / لائن فاصلے: 0.1 ملی میٹر / 0.2 ملی میٹر.
درخواست: وائرلیس اسپیکر

لچکدار سرکٹ بورڈ اسمبلی کے اخراجات اور مزدور کو کم کرتے ہیں کیونکہ وہ لچک دار سرکٹس کے کنیکٹر اور سولڈر جوڑوں کی تنصیب اور بحالی کو ختم کرسکتے ہیں، زیادہ آسان اور لاگت مؤثر ہیں.
جیسا کہ لچکدار سرکٹس مجموعی طور پر ڈیزائن کو آسان بنا سکتے ہیں، وائرنگ کی غلطیوں کا کم خطرہ ہے. فلیکس پیچیدگی میں وسیع پیمانے پر حدود رکھتا ہے اور اس وجہ سے تقریبا کسی بھی مصنوعات کے لئے استعمال کیا جا سکتا ہے.
یونییویل ایک اہم پروٹوٹائپ چھپی ہوئی سرکٹ بورڈ مینوفیکچرنگ کی سہولیات ہے. ایک کمپنی کے طور پر، ہم اپنے کام میں فخر کرتے ہیں اور آپ کو اپنی خاص ضروریات کا جائزہ لینے کے لۓ دعوت دیتے ہیں.

2. کمپنی کی معلومات

یونییویل سرکٹس پروٹوٹائپ، چھوٹے حجم اور درمیانے حجم کے احکامات میں خصوصی خاصیت، فیکس اور سخت کاروبار تیزی سے بڑھتے وقت سے بڑھتے ہیں. ہم اپنے گاہکوں کو مضبوط تکنیکی آر اینڈ ڈی کی صلاحیت، ہر قسم کی مصنوعات، مستحکم اور فوری ترسیل کی صلاحیت کے ساتھ خدمت کرتے ہیں. Uniwell سرکٹس گھریلو ہائی کلاس سطح فلیکس اور سخت بورڈ کے شعبوں میں سب سے زیادہ مسابقتی انٹرپرائز میں سے ایک ہے.

3. یونییویل کی مختصر تاریخ

4.ہمارے ایف پی سی پیداوار کی صلاحیت

پرتوں: 20 (12 پلیر شامل ہیں)
لائن wideth / خلائی (ملی) اندرونی پلیر میں: 3/3، 3.5 / 3.5
پہلو تناسب: 20: 1 (PTH)؛ 1: 1 (اندھا ویز)
منٹ. سوراخ کرنے والی سوراخ قطر (مل): 6 (میکانی)؛ 4 (لیزر)
ڈرلنگ کرنے والی ڈگری سے متعلق (ملی): 6
عارضی کنٹرول کے لئے رواداری (+/-): 10٪

5. پیداوار کے احکامات کے لئے وقت لگائیں

6.FAQ

سوال: کیا مجھے لی فری فری سولڈرنگ کے لئے اعلی ٹی جی (ٹی جی = گلاس ٹرانسمیشن درجہ حرارت) کے ساتھ FR4 مواد استعمال کرنا ہوگا؟

نہیں، ضروری نہیں. اکاؤنٹ میں لے جانے کے لۓ بہت سے عوامل ہیں، مثال کے طور پر، پی سی بی کی کتنی تہوں اور اسمبلی کے عمل کی اچھی تفہیم (سولڈرنگ سائیکل کی تعداد، 260 ڈگری سے زیادہ وقت). کچھ تحقیقات سے پتہ چلتا ہے کہ "معیاری" ٹی جی قیمت کے ساتھ ایک مواد ایک اعلی ٹی جی قیمت کے ساتھ کچھ مواد سے بہتر کارکردگی کا مظاہرہ کرتا ہے. نوٹ کریں کہ "لیڈڈ" کے ساتھ بھی ٹی جی قیمت سے زیادہ حد سے تجاوز کردی گئی ہے.
سب سے اہم بات یہ ہے کہ مواد ٹی جی قیمت سے زیادہ درجہ حرارت پر برتاؤ کرتی ہے (درجہ بندی کے بعد) درجہ حرارت پروفائلز کو جاننے کے لۓ بورڈ کے ساتھ کام کیا جائے گا آپ کو ضروری کارکردگی کی خصوصیات کا اندازہ لگانے میں مدد ملے گی.

سوال: مواد کو منتخب کرنے کے لۓ مواد کی خصوصیات کیا ہیں؟

اہم لوگ جن پر ہم غور کریں گے ان میں شامل ہیں: CTE
جب مقدار گرمی کا توسیع کرتا ہے تو اس کی پیمائش. Z محور میں تنقید - عام طور پر ٹی جی سے اوپر اور توسیع زیادہ ہے. اگر ناکامی کے لئے CTE ناکافی اسمبلی کے دوران ہوسکتا ہے تو اس طرح کے مواد کو تیزی سے ٹی جی سے بڑھاتا ہے.

بائیں تصویر: بیرل کی ٹوکری / ٹوٹا ہوا سوراخ صحیح تصویر: لکھی ہوئی زمین
مواد ایسی ہی ہو سکتی ہے جو ابھی تک مختلف CTE کی کم سیٹیٹی بہتر ہے. اسی طرح کچھ مواد اعلی ٹی جی اقدار حاصل کرسکتے ہیں، ابھی تک اس میں بھی اعلی (بدتر) CTE پوزیشن TG ہے.

ٹی جی / گلاس ٹرانسمیشن ٹماپر
ٹی جی قیمت درجہ حرارت ہے جس میں مادہ معقول سخت شیشے کی طرح سے مواد کو زیادہ لچکدار اور بینڈبل پلاسٹک کی طرح مواد میں تبدیل ہوتا ہے. ٹی جی کے اوپر اہم، مواد کی خصوصیات تبدیل ہوجائے گی.

TD / DECOMPOSITION ٹرمیٹری
یہ مواد کی تباہی کی ایک پیمائش ہے. تحلیل کا طریقہ کار جب 5٪ وزن وزن سے کھو جاتا ہے - جس نقطۂٔ معتبر معاوضہ سے متعلق ہے اور اس کے خاتمے میں کمی ہوتی ہے.
اعلی وشوسنییتا پی سی بی ٹی ڈی ≥ 340 ℃ کی ضرورت ہوگی

T260 / T288 / TIME ڈومینمنٹ
یہ اس وقت کا تعین کرنے کا طریقہ ہے جب پی سی بی کی موٹائی کو کسی پیش وضاحتی درجہ حرارت (اس صورت میں 260 یا 288) میں تبدیل کر دیا جاتا ہے - یعنی جب اس مواد کو اس طرح کی حد تک پہنچ جاتی ہے تو یہ طے کرتی ہے.

سوال: کیا مجھے لی فری فری سولڈرنگ کے لئے سب سے زیادہ ٹی ڈی (ٹی ڈی = معدنی درجہ حرارت) کے ساتھ FR4 مواد استعمال کرنا ہوگا؟

زیادہ سے زیادہ ٹی ڈی قیمت بہتر ہے، خاص طور پر اگر بورڈ ٹیکنیکل طور پر پیچیدہ ہے اور کئی ریبلٹنگ سولڈرنگ سے متعلق ہے، لیکن یہ اعلی اخراجات میں اضافہ ہوسکتا ہے. آپ کے اجتماعی عمل کو جاننے کا حق صحیح انتخاب میں مدد مل سکتی ہے.
