شینزین یونی ویل سرکٹس کمپنی لمیٹڈ چین میں یونی ویل سرکٹس HASL سمارٹ ہیڈ فون ڈبل لیئر لچکدار پی سی بی کے سرکردہ مینوفیکچررز اور سپلائرز میں سے ایک ہے، کم قیمت کے ساتھ حسب ضرورت سروس کو بھی سپورٹ کرتا ہے۔ اگر آپ اعلیٰ معیار کے Uniwell Circuits HASL سمارٹ ہیڈ فون ڈبل لیئر لچکدار PCB خریدنے جا رہے ہیں تو ہماری فیکٹری سے کوٹیشن حاصل کرنے میں خوش آمدید۔

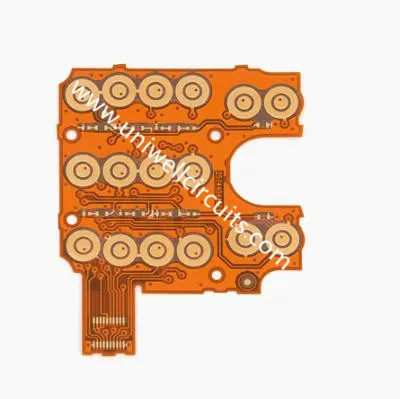

یہ ڈبل لیئر لچکدار پی سی بی ایک حسب ضرورت لچکدار سرکٹ بورڈ ہے جسے یونی ویل سرکٹس نے سمارٹ آڈیو ڈیوائسز کے لیے لانچ کیا ہے۔ یہ HASL ہاٹ ایئر لیولنگ سطح کے علاج کے عمل کو اپناتا ہے اور بنیادی سبسٹریٹ کے طور پر پولیمائڈ (PI) کا استعمال کرتا ہے۔ مجموعی ڈھانچہ ہلکا، پتلا اور کمپیکٹ ہے، جس میں بٹن رابطوں کے متعدد سیٹ اور سگنل آؤٹ پٹ ٹرمینلز محفوظ ہیں، جو سمارٹ ہیڈ فون کے اندر تنصیب کی تنگ جگہ کے لیے موزوں ہیں۔
پروڈکٹ کا عمل
مصنوعات کی قسم:
کثیر پرت نرم بورڈ
مواد کی ساخت:
دو طرفہ چپکنے والی + کم نقصان والی پیلی کورنگ فلم + (لائن کاپر + گلو + ہائی فریکوئنسی میڈیم پولیمائڈ بیس میٹریل + گلو + لائن کاپر) + کم نقصان والی پیلی کورنگ فلم
مزاحمت:
مفت موڑنے اور سمیٹنا
مرد:
+ / - 0.03 ملی میٹر
موٹائی:
0.15 mm
کمک:
سامنے اور پیچھے 0.15mm سٹیل شیٹ کمک
مینوفیکچرنگ کے عمل:
سولڈر کوٹنگ، پلگ چڑھایا، کورنگ پرت، فلم - ڈھکی ہوئی قسم، مزاحمت - سولڈرنگ کی قسم شیلڈنگ ٹورسن
سطح کا علاج:
1 سے 2 مائیکرو انچ ڈوبا ہوا سونا
کم از کم لائن چوڑائی/لائن کا وقفہ:
0.06mm/0.09mm
درخواست:
سمارٹ ہیڈ فون
بنیادی خصوصیات
عمل کی وشوسنییتا: بالغ HASL ہاٹ ایئر لیولنگ کے عمل کو اپناتے ہوئے، ہوا اور نمی کو الگ کرنے اور تانبے کی سطح کے آکسیڈیشن سے بچنے کے لیے سولڈر پیڈ کی سطح پر ایک یکساں ٹن پر مبنی حفاظتی تہہ بنتی ہے۔ ویلڈنگ کی گیلی قابلیت بہترین ہے، اور دیگر سطحی علاج کے حل کے مقابلے لاگت کو 30% -50% تک کم کیا جا سکتا ہے، جو کہ کنزیومر الیکٹرانکس کی بڑے پیمانے پر پیداواری ضروریات کے لیے موزوں ہے۔
لچکدار موافقت: مجموعی موٹائی 0.1-0.3 ملی میٹر کی حد کے اندر کنٹرول کی جاتی ہے، اور اسے ایئر فون شیل کی ساخت کے مطابق آزادانہ طور پر جھکا جا سکتا ہے۔ 100000 متحرک موڑنے والے ٹیسٹوں کے بعد، درجہ حرارت کی مزاحمت کی حد -55 ڈگری سے 125 ڈگری پر محیط ہے، اور روزانہ پہننے کے دوران معمولی خرابی کی وجہ سے لائن میں کوئی ٹوٹ پھوٹ نہیں ہوگی۔
ہائی ڈینسٹی وائرنگ: کم از کم لائن کی چوڑائی/فاصلہ 3/3mil تک پہنچ سکتا ہے، ایک محدود بورڈ کی سطح پر کلیدی رابطوں اور سگنل ٹرانسمیشن لائنوں کے متعدد سیٹوں کو یکجا کرتا ہے، روایتی ہیڈ فون کے اندر کنیکٹرز کے استعمال کو کم کرتا ہے، اور ڈیوائس کے مجموعی حجم کو تقریباً 40% اور وزن میں 30% تک کم کرتا ہے۔
سگنل کی سالمیت: ± 5 Ω کی مائبادی کنٹرول درستگی کے ساتھ، برقی مقناطیسی مداخلت کو مؤثر طریقے سے کم کرنے، مائیکروفون پک اپ اور آڈیو ٹرانسمیشن کی وضاحت کو یقینی بنانے، اور آڈیو مسخ اور سگنل منقطع ہونے کے مسائل سے بچنے کے ساتھ، سرکٹ کے مائبادی ڈیزائن کو بہتر بنایا۔
عام درخواست کے منظرنامے۔
TWS سچے وائرلیس ائرفون: ٹچ بٹن اور مائیکروفون سگنل لائنوں کو مربوط کر سکتے ہیں، پک اپ ماڈیول کو کان کی نالی کے قریب ایئر بڈ کی پوزیشن تک بڑھا سکتے ہیں، کالز کے شور کو کم کرنے کے اثر کو بہت بہتر بنا سکتے ہیں، اور فولڈنگ وائرنگ کے ذریعے ائرفون کی اندرونی جگہ کو سکیڑ سکتے ہیں، بیٹری کی صلاحیت کو بڑھا سکتے ہیں اور بیٹری کی زندگی کو بڑھا سکتے ہیں۔
گردن میں لٹکنے والے بلوٹوتھ ائرفون: لچکدار بورڈ کو گردن کے لٹکتے ہوئے مڑے ہوئے ڈھانچے کے ساتھ ترتیب دیا جا سکتا ہے، روایتی بکھرے ہوئے ہارڈ سرکٹ بورڈز کی جگہ لے کر، کنکشن کی ناکامی کے پوائنٹس کو کم کر کے، اور گردن کے لٹکنے والے حصے کے موڑنے کے استحکام کو بہتر بنایا جا سکتا ہے۔
ہیڈ ماؤنٹڈ سمارٹ ائرفون: ہیڈ بینڈ کے فولڈنگ ایریا میں سگنل انٹر کنکشن کے لیے استعمال کیا جاتا ہے، آسانی سے خراب ہونے والی روایتی تاروں کو تبدیل کرنا، بار بار موڑنے کے بعد ہیڈ بینڈ کی وشوسنییتا کو بہتر بنانا، اور اندرونی اسمبلی کے عمل کو آسان بنانا۔
ایف پی سی تکنیکی تفصیلات
پرتیں: 20 (بشمول 12 پرت)
لائن کی چوڑائی/اسپیس (مل) اندرونی تہہ میں: 3/3، 3.5/3.5
پہلو کا تناسب: 20:1(PTH)؛ 1:1 (اندھا ویاس)
کم از کم سوراخ کرنے والی سوراخ کا قطر (مل): 6 (مکینیکل)؛ 4(لیزر)
ڈرلنگ سے کنڈکٹر تک کا فاصلہ (مل) :6
مائبادا کنٹرول کے لیے رواداری (+/-): 10%
