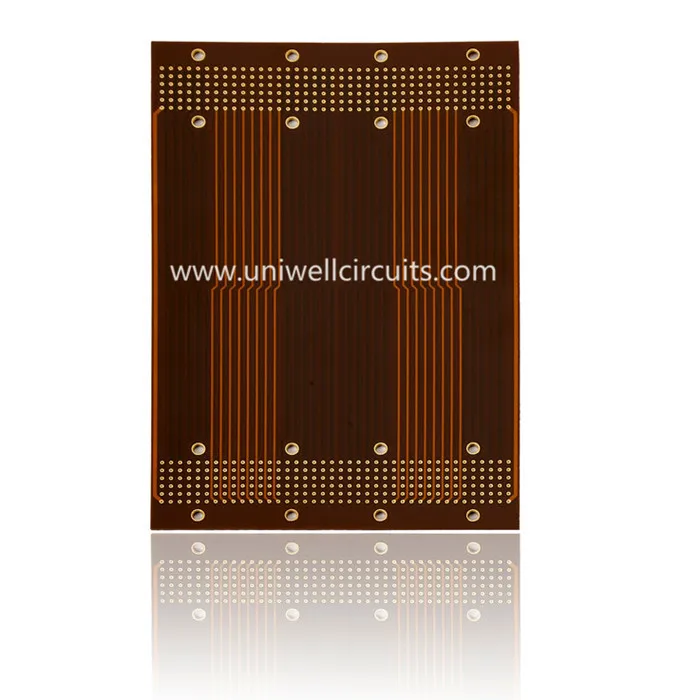

ENIG لچکدار پرنٹ سرکٹ بورڈ
1. پروپوزل کی وضاحت
پرت: 2
بیس مواد: Polyimide + FR4 stiffener
تانبے موٹائی: 1oz
بورڈ موٹائی: 0.3 ملی میٹر
سولڈر ماسک کا رنگ: پیلا کور فلم
سلک اسکرین رنگ: وائٹ
سطح ختم کرنا: ENIG
ٹیسٹ کا طریقہ: 100٪ ای ٹیسٹ
سٹینڈرڈ: آئی پی سی-کلاس 2 / کلاس 3
Uniwell سرکٹس کمپنی، لمیٹڈ، اپریل، 2007 میں شینزین، چین میں قائم کیا گیا تھا. ہم ایک معروف مینوفیکچررز اور ایف پی سی (لچکدار پرنٹ سرکٹ)، کٹر Flex پی سی بی، پی سی بی، SMT اسمبلی کی پیداوار اور مارکیٹنگ کے برآمد کنندہ میں سے ایک ہیں.
2. لچکدار پی سی بی مینوفیکچرنگ کی صلاحیتیں
پرتوں: 20 (12 پلیر شامل ہیں)
لائن wideth / خلائی (ملی) اندرونی پلیر میں: 3/3، 3.5 / 3.5
پہلو تناسب: 20: 1 (PTH)؛ 1: 1 (اندھا ویز)
منٹ. سوراخ کرنے والی سوراخ قطر (مل): 6 (میکانی)؛ 4 (لیزر)
ڈرلنگ کرنے والی ڈگری سے متعلق (ملی): 6
عارضی کنٹرول کے لئے رواداری (+/-): 10٪
3. کیوں یونییویل
بہت سارے صارفین ہمیں بتاتے ہیں کہ وہ واپس آتے ہیں اور ہمارے ساتھی یا دوستوں کو مشورہ دیتے ہیں. وہ یقین دہانی کر سکتے ہیں اور اپنی کمپنی میں اپنی پی سی بی بورڈ بنانے کے لئے امن برقرار رکھے ہیں.
1) مسابقتی قیمت پی سی بی مینوفیکچررز
ہم مسابقتی قیمت پر اعلی معیار کی مرضی کے مطابق پی سی بی بورڈ پیش کرتے ہیں، کیونکہ ہم ایک مصنوعات کی کامیابی کے لئے قیمت کی اہمیت کو جانتے ہیں. ہمارے صارفین کو کم قیمت پی سی بی فراہم کرنے کے لئے ہر عمل کے لئے لاگت کا کنٹرول ہے.
2) پیش کردہ اعلی معیار سرکٹ بورڈز
ہمارا اعلی معیار پی سی بیز ہم خام مال سے منتخب کرتے ہیں، ہم جدید ترین سامان استعمال کرتے ہیں، ہم عملدرآمد کے عمل پر عمل کرتے ہیں، اہل انتظامیہ اور اپنے تمام پیشہ وروں کے ساتھ ہیں.
3) پرنٹ سرکٹ بورڈ کی تعمیر سے زیادہ خدمات
پرنٹ سرکٹ بورڈز (پی سی بی) کی تیاری کے علاوہ، ہم پی سی بی اسمبلی کی پیشکش کرتے ہیں، اور پی سی بی پروٹوٹائپ، بڑے پی سی بی کی پیداوار، سخت پی سی بی، لچکدار پی سی بی، سخت فلیکس پی سی بی، ایل ای سی پی سی بی، میٹل کور پی سی بی، ایلومینیم بیس پی سی بی، ڈبل رخا، ملٹی- پرت پی سی بی، ہائی ٹی جی پی سی بی، ہائی ڈی سی پی سی بی، سیرامک پی سی بی، راجر پی سی بی، آئیسولا پی سی بی، لیزر سٹینسل سروس وغیرہ. ہمارا آپ کے پی سی بی کو توسیع کرنے کی کوشش ہے کہ آپ کے لئے وقت اور پیسہ بچانا اور آپ کے لئے زیادہ جامع سروس فراہم کرنا ہے.
4) تیز رفتار تبدیلی اور فوری ردعمل
ہم پی سی بی انکوائری کے لئے تیز رفتار ٹرانسمیشن پی سی بی سروس اور فوری ردعمل فراہم کرتے ہیں. ڈبل رخا پی سی بی پروٹوٹائپ کے لئے، ہم 12 گھنٹے کی تیز سروس کی حمایت کرتے ہیں.
5) مفت DFM پی سی بی ڈیزائن کی جانچ پڑتال
ہمارے پیشہ ور انجینئرنگ ٹیم کے پاس گاہکوں کے لئے مکمل انجینئرنگ کی مدد فراہم کرنے کے لئے ہے. مفت ڈی ایف ایم پی سی بی مینوفیکچرنگ کے دوران لاگت کو بچانے اور ممکنہ دشواری کو کم کرنے میں مدد ملتی ہے.
4. ایف پی سی کے فال چارٹ
5.FAQ
سوال: مائکرووریا سوراخ کیا ہے؟
IPC-T-50M کے اندر نئی تعریف کے مطابق مائکروفیا ایک اندھی ساختہ 1: 1 کے زیادہ سے زیادہ پہلو تناسب کے ساتھ ہے، ایک ہدف زمین کو ختم کرنے کے لئے اس کی مجموعی گہرائی کے ساتھ 0.25 ملی میٹر کی زیادہ سے زیادہ گہرائی کے ساتھ ساخت کی زمین پر قبضہ ہدف زمین
سوال: سوراخ کے ذریعہ ایک اندھے کی کیا مراد ہے؟
یہ ایک سوراخ ہے جو بیرونی پرت سے اندرونی سطح پر چلتا ہے، لیکن پورے پی سی بی کے ذریعے نہیں. یہ سوراخ میکانی طور پر یا لیزر ٹیکنالوجی کا استعمال کرتی ہے. نقطہ 1 میں تصویر ایک لیزر کے ذریعہ اندھیرا ڈرایا ہے.
سوال: سوراخ کے ذریعے دفن کیا مراد ہے؟
یہ ایک سوراخ ہے جو ایک یا زیادہ اندرونی تہوں کے درمیان چلتا ہے. وہ عام طور پر میکانی طور پر ڈرل جاتے ہیں.
