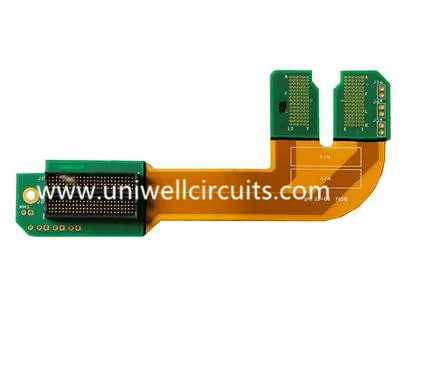

سنگل سائیڈ فلیکس سخت سرکٹ بورڈ

سنگل طرف فلیکس سخت سرکٹ بورڈ

1. کمپنی کی معلومات

تفصیلات
نام: ایک طرف فلیکس سخت سرکٹ بورڈ
بنیادی پیرامیٹرز: مواد کی ساخت: ڈبل رخا چپکنے والی + کم نقصان پیلے رنگ کی کور فلم + (تانبے گلو گلو فریکوئنسی مرکب polyimide بیس مواد + گلو لائن تانبے) + کم نقصان پیلے رنگ کور فلم.
مزاحمت: موڑ اور موڑ کرنے کے لئے آزاد.
پرت: 1
مرد: + / - 0.03 ملی میٹر
موٹائی: 0.15 ملی میٹر
مضبوط: مثبت اور منفی 0.15 ملی میٹر سٹیل شیٹ کو فروغ دینے.
مینوفیکچرنگ کے عمل: سولڈر کوٹنگ، پلگ چڑھانا، پرت ڈھکنے، فلم لیپت کی قسم، مزاحمت - ویلڈنگ کی قسم کی ڈھال.
سطح کا علاج: سونے (سونے) 1 ~ 2 مائیکروینچ.
کم از کم لائن چوڑائی / لائن فاصلے: 0.06 ملی میٹر / 0.0 9 ملی میٹر
یونییویل میں، ہم خود مارکیٹ کے بہترین ترین سخت لچک دار چھپی ہوئی سرکٹ بورڈز فراہم کرنے پر فخر کرتے ہیں. ہم آپ کو آپ کی ترقی کے لئے جو کچھ کرسکتے ہیں وہ ظاہر کرنا چاہتے ہیں، انجینئرنگ اور پروٹوپیائپ سے بڑے حجم کے احکامات سے.
اپنا آئندہ منصوبے پر تبادلہ خیال کرنے کے لئے اپنے آپ کو وقت بچائیں اور اپنا یونیورسل آج سے رابطہ کریں جب آپ اپنے بجٹ کی حفاظت کریں.

2.آپ سپلائر

صحیح مواد ایک اہم ہے جب یہ ایک سخت فلیکس چھپی ہوئی سرکٹ بورڈ یا کسی چھپی ہوئی سرکٹ بورڈ سے آتا ہے. غیر معیاری مواد کے ساتھ پی سی بیز اہم وقت، وقفے، پکڑنے والے آگ، خطرناک چمک کی وجہ سے یا آپ کے آپریشن کو سمجھنے میں ناکام ہوسکتی ہے. یونییویل کو ہر سخت فلیکس پی سی بی کے لئے صرف بہترین مواد کا استعمال ہوتا ہے تاکہ آپ کو سگنل ٹرانسمیشن، تھرمل چالکتا اور حفاظت کے حوالے سے بہترین نتائج ملے.

3. سطح کی قسم کی اقسام

چھپی ہوئی سرکٹ بورڈز کی سطح (پی سی بی) کی تانبے سے بنا دیا گیا ہے تاکہ یقینی بنائیں کہ بجلی کے شعبے کو مؤثر طریقے سے پھیلایا جائے. یہ دھاتیں آکسائڈریشن اور دیگر سنکنرن سے بچنے کے لئے عناصر سے مناسب تحفظ کی ضرورت ہوتی ہے. ختم اقسام کی ایک حد خرابی کے خلاف تحفظ کے مختلف سطح فراہم کرتا ہے. وہ کچھ استعمال میں مدد کرتے ہیں، جیسے سولڈرنگ کے ساتھ. متعدد سرکٹ بورڈ کے ختم دستیاب ہیں، صرف مہینوں میں زیادہ سے زیادہ اعلی درجے کی ایپلی کیشنز میں مہنگی مہنگی یا مشکل سے منظم کرنے کے لئے آسان اور قابل اطلاق اطلاق ہیں.

وسرجن سونے (این این آئی)

الیکٹروسی نکل وسرجن گولڈ آج دستیاب دستیاب وسیع پیمانے پر استعمال کیا جاتا سرکٹ بورڈ ختم کرنے میں سے ایک ہے. کوٹنگ کی دو تہوں کے ساتھ تعمیر کیا، ENIG مقامات 2-4 μ "120-200 μ سے زیادہ اوو" نی. سونے کی سنکنرن سے نکل کی حفاظت کرتا ہے اور نکل بیس بیس دھات بورڈ کی حفاظت کرتا ہے اور سرکٹس کو اس کی سطح پر محفوظ طریقے سے سولڈرڈ کرنے کی اجازت دیتا ہے.
فوائد: ٹھنڈی فری اور RoHS مطابق، طویل شیلف زندگی، ٹھنڈا رواداری کے لئے سولڈرڈ کرنے کے لئے فلیٹ سطح چڑھایا سوراخ کے لئے منعقد کیا جا سکتا ہے.
نقصانات: مہنگی، سگنل سالمیت ایپلی کیشنز، سیاہ پیڈ کے لئے سگنل نقصان.

وسرجن چاندی

منتقلی ٹن (آئی جی) کو براہ راست کیمیکل بے گھر ہونے کے ذریعے پی سی بی کے بیس دھات میں لاگو کیا جاتا ہے. ENIG سے یہ زیادہ سستی اختیار ہے، اور یہ RoHS کے مطابق بھی ہے. وسرجن سلور کے لئے ایک عام موٹائی 4-12 یو ہے ". تانبے اور چاندی کے راستے کے راستے سے، وہ آخر میں ایک دوسرے میں پھیلاتے ہیں.
فائدہ: سگنل کرنے کے لئے فلیٹ کی سطح، لیڈ فری اور RoHS مطابق، سخت رواداری چڑھایا سوراخ کے لئے منعقد کیا جا سکتا ہے، سگنل انٹیگریٹڈ ایپلی کیشنز کے لئے کم نقصان.
نقصانات: پی سی بی کو سنبھالنے میں سولڈرنگ کے مسئلے کا سبب بن سکتا ہے، یہ این آئی جی سے زیادہ سرمایہ کاری مؤثر ہے لیکن آئی ایس این کے مقابلے میں کم لاگت مؤثر ہے، اور ختم اور آکسائڈ ختم کرنا ممکن ہے.

وسرجن ٹن

وسرجن ٹن (آئی ایس این) کو براہ راست کیمیکل بیک اپ کے ذریعہ ایک پی سی بی کے بیس دھات میں لاگو کیا جاتا ہے. ENIG اور وسرجن سلور سے یہ زیادہ سستی اختیار ہے، اور یہ RoHS کے مطابق بھی ہے. منتقلی ٹن کے لئے ایک عام موٹائی 20-50 یو ہے ". راستے میں ٹن اور تانبے کی بات چیت کی وجہ سے، وہ آخر میں ایک دوسرے میں پھیلاتے ہیں.
فوائد: لیپت فری اور RoHS کے مطابق، فلیٹ رواداری کے لئے سوراخ کرنے کے لئے فلیٹ سطح چڑھایا سوراخ کے لئے منعقد کیا جا سکتا ہے اور پریس فٹ اطلاقات کے لئے ایک مقبول انتخاب ہے.
نقصانات: پی سی بی کو سنبھالنے میں نقصان اور سولڈرنگ کے مسائل، ٹن ویسکس، ENIG سے کم شیلف زندگی کا سبب بن سکتا ہے.

HASL

HASL ایک سستی ختم کرنے والا اختیار ہے جس میں ٹن / پی سی بی پر پتلی حفاظت کا احاطہ بنانا ہے. گرم ہوا پھٹ بورڈ کی سطح سے اضافی لیڈ یا ٹن کو صاف کرنے کے لئے استعمال کیا جاتا ہے. سابق صنعت معیاری، HASL مقبولیت نے RoHS تعمیل کے مسائل کے باعث ضائع کردی ہے.
فوائد: کم قیمت، طویل شیلف زندگی، اور HASL reworkable ہے.
نقصانات: سولڈرنگ کے لئے غیر معمولی سطح، لیڈ (RoHS مطابق نہیں ہے) پر مشتمل ہے، چڑھایا سوراخ پر سخت رواداری نہیں رکھ سکتا.

پی بی فری HASL

مینوفیکچرنگ میں لیڈ کے استعمال کے پیچھے خدشات کے باعث غیر مستحکم پی سی بی کی مکمل اقسام مقبولیت حاصل کر رہی ہیں. پی بی فری HAL ختم ایک حفاظتی کوٹنگ بنانے کے لئے نکل کے ساتھ جوڑ ٹن یا تانبے کا استعمال کرتے ہیں. پی بی فری HASL کے پاس ہی فوائد اور نقصانات ہیں جیسے کہ HASL کے علاوہ پی بی مفت HASL RoHS مطابق اور لیڈ فری ہے.

OSP

سبز اپیل کی پتیوں پر مبنی ایک پی سی بی کی سطح کا موازنہ کوئی سوال نہیں. نامیاتی سولڈرائیوس محافظ (OSP) عمل میں کوئی زہریلا نہیں متعارف کرتا ہے. اس کے بجائے، ایک نامیاتی کمپاؤنڈ استعمال کیا جاتا ہے کہ قدرتی طور پر تانبے کے ساتھ پابندیاں، ایک عمودی پرت کی تشکیل جو سنکنرن کے خلاف حفاظت کرتی ہے.
فائدہ: سولڈرنگ کے لئے فلیٹ سطح، RoHS مطابق اور لیڈ فری، لاگت مؤثر. نقصانات ہیں؛ مختصر شیلف زندگی، پی سی بی کو سنبھالنے میں سولڈرنگ کے مسئلے کا سبب بن سکتا ہے، موٹائی ماپنے نہیں ہے.
نقصانات: پی سی بی کو سنبھالنے میں کم شیلف زندگی، سولڈرنگ کے مسئلے کا سبب بن سکتا ہے، موٹائی ماپنے نہیں ہے.

سخت سونے

زیادہ مہنگی پی سی بی کی سطح کی مکمل اقسام میں، مشکل سونے کی ایپلی کیشنز انتہائی پائیدار ہیں اور لمبے شیلف زندگی سے لطف اندوز ہوتے ہیں. وہ عام طور پر 100 μin نکل 100 μin نکل سے زیادہ 50 μin نکل کے لئے 100 μin نکل سے لے کر عام موٹائی کی شرح کے ساتھ، کافی مقدار میں استعمال حاصل کرنے کے لئے عام طور پر اجزاء کے لئے محفوظ ہیں. غریب سولڈرائزیشن کی وجہ سے یہ اکثر سولڈرنگ پوائنٹس کے لئے استعمال نہیں کیا جاتا ہے. عام طور پر کنارے کنیکٹر، بیٹری کے رابطے، اور کچھ امتحان بورڈز کے لئے ہارڈ گولڈ استعمال کیا جاتا ہے.
ہارڈ گولڈ کے فوائد: پائیدار سطح، لیڈ فری اور RoHS شکایت، اور طویل شیلف زندگی.
نقصانات: دیگر ختم ہونے کے مقابلے میں بہت مہنگی، بس چڑھانا ضروری ہے، اور اضافی مزدور کی ضرورت ہے.
یونییوئیل نے درخواست پر منحصر ہے، اس سلسلے میں ENEPIG، وائر بانڈ نرم سونڈ، اور دوسروں کی دیگر اقسام کی ایک وسیع رینج پیش کی ہے.
اس بات کو یقینی بنائیں کہ پی سی بیز آپ کے مخصوص ضروریات پر مینوفیکچررز کے عمل میں ہر مرحلے کو پھانسی کرکے کام کرنے کے ساتھ ساتھ مقصد کے ساتھ ساتھ انجام دیں. ایسا کرنے کے لئے، آپ کو ایک تجربہ کار کمپنی کی مدد سے اچھی تربیت یافتہ عملے اور دستیاب اختیارات کی ایک شاندار رینج کے ساتھ مدد کی ضرورت ہوگی.
