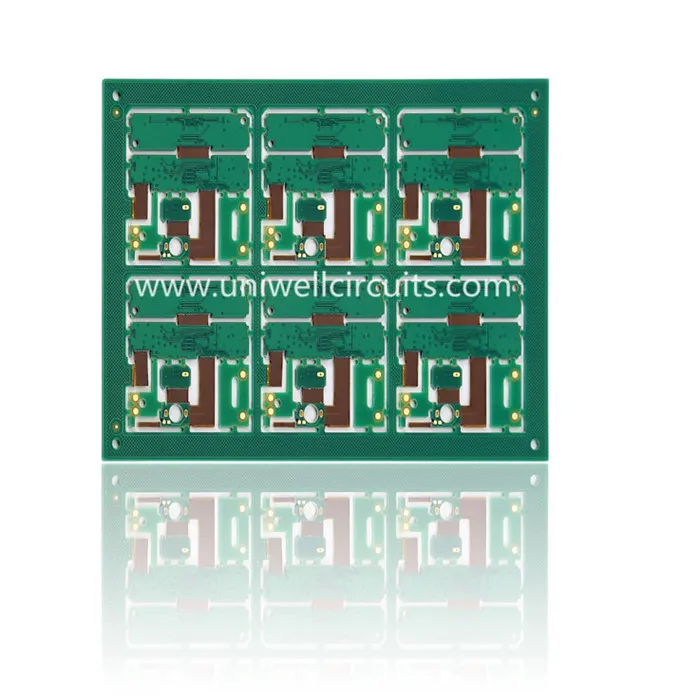

ENIG سخت فلیکس پی سی بی
1. پروپوزل کی وضاحت
تفصیلات:
4layer سخت فلیکس سیڑھی بورڈ
سطح کا علاج: ENIG
لائن چوڑائی / جگہ: 8/4 ملین
PTH اندھا سلاٹ، سب سے اوپر اور نیچے کی سطر کے لئے غیر جمہوریہ، دو سطح کا علاج، اعلی صحت سے متعلق سیدھ
عام اور آرٹ ورک کی صلاحیتوں کے ساتھ اپنی فکسڈ سخت سرکٹ کو اپنی مرضی کے مطابق بنائیں. Uniwell آپ کی ضرورت ہر چیز کو فراہم کرتا ہے، جس میں آپ کو وقت اور پیسے بچانے کے لئے ڈیزائن اور فکسڈ سخت سرکٹس میں بچاتا ہے.
2. یونییویل کے بارے میں
2007 میں قائم، Uniwell سرکٹس کو معیار کی کاریگری اور غیر معمولی خدمات پیش کرنے میں مدد ملی ہے. لچکدار چھپی ہوئی سرکٹری کے ساتھ ہمارے وسیع تجربے کو سرمایہ کاری مؤثر منسلک حل فراہم کرے گا. ہانگ کانگ کے قریبی شینزین میں واقع، ہماری سہولیات کو ایک قسم کی فلیکس سرکٹ تیار کرنے کے لئے لیس ہے، عام طور پر زیادہ پیچیدہ فلیکس سخت تعمیرات سے.
3. حکمت عملی پر عمل کریں
جیت شراکت داری
● مارکیٹ حاصل کرنے کے لئے گاہکوں کی حکمت عملی کی پیروی کریں اور مدد کریں
قیمت اضافی سروس
● کسٹمر کی ضروریات پر انوسٹ ویلیو ایڈڈ سروس بیس
قیمت کی اصلاح
● مینوفیکچررز کی لاگت کو کم کرنے کے لئے مسلسل اثر اور موثر انتظام
بروقت ترسیل
● وقت کی ترسیل کو یقینی بنانے کے لئے ترسیل کنٹرول کے طریقہ کار کو بہتر بنائیں
معیار کی عزم
● کوالٹی اشورینس اور خود جائزہ لینے کے نظام کو معیار فروغ دینے کے لۓ
سٹاک پر جہاز
● صرف وقت کے اسٹاک کو یقینی بنانے کے لئے مؤثر لاجسٹک کنٹرول اور معیار کی مصنوعات
4. پیداوار کی صلاحیت
یونییویل کو سمجھتا ہے کہ گاہکوں کو اکثر اپنے سٹاپ ڈیزائن، تعمیر، اسمبلی کی ضروریات کو سنبھالنے کے لئے ایک سٹاپ کی دکان کی تلاش کر رہی ہے. ایک کمپنی کے ساتھ کام کرنا پروڈکٹ ہینڈلنگ اور ان کاموں میں سے ہر ایک آؤٹ سورسنگ کے ساتھ منسلک وقت کی قیادت میں کمی کو کم کرتا ہے. چاہے آپ کا خیال ایک خاکہ یا ڈایاگرام ہے، ہم آپ کو سرمایہ کاری مؤثر منسلک حل ڈیزائن کرنے میں مدد ملے گی. یونییویل جزو اسمبلی کو سنبھالنے کے لئے قائم ہے، بشمول کنیکٹر اور مختلف سطح پہاڑ اجزاء بھی شامل ہیں.
مواد | FR4، CEM-3، میٹل کور، |
ہالووین فری، راجرز، پی ٹی ایف ای | |
زیادہ سے زیادہ. ختم کرنے کا بورڈ سائز | 1500X610 ملی میٹر |
منٹ. بورڈ موٹائی | 0.20 ملی میٹر |
زیادہ سے زیادہ. بورڈ موٹائی | 8.0 ملی میٹر |
دفن / بلائنڈ ویا (غیر کراس) | 0.1 ملی میٹر |
پہلو راشن | 16:01 |
منٹ. سوراخ کرنے والی سائز (مکینیکل) | 0.20 ملی میٹر |
رواداری PTH / پریس فٹ سوراخ / NPTH | +/- 0.0762 ملی میٹر / +/- 0.05 ملی میٹر / +/- 0.05 ملی میٹر |
زیادہ سے زیادہ. پرت شمار | 40 |
زیادہ سے زیادہ. تانبے (اندرونی / بیرونی) | 6 اوز / 10 اوز |
ڈرل رواداری | +/- 2 ملین |
پرت رجسٹریشن پر پرت | +/- 3 ملین |
منٹ. لائن چوڑائی / جگہ | 2.5 / 2.5 ملین |
BGA پچ | 8 ملین |
اوپری علاج | HASL، مفت HASL کی قیادت، |
ENIG، وسرجن چاندی / ٹن، او ایس پی |
