شینزین یونی ویل سرکٹس کمپنی لمیٹڈ چین میں یونی ویل سرکٹس 4 لیئرز HAL ایلومینیم بیس سرکٹ بورڈ کے سرکردہ مینوفیکچررز اور سپلائرز میں سے ایک ہے، کم قیمت کے ساتھ اپنی مرضی کے مطابق سروس کو بھی سپورٹ کرتا ہے۔ اگر آپ اعلیٰ معیار کا یونی ویل سرکٹس 4 لیئرز HAL ایلومینیم بیس سرکٹ بورڈ خریدنے جا رہے ہیں تو ہماری فیکٹری سے کوٹیشن حاصل کرنے میں خوش آمدید۔
پیداوار کی تفصیل
تہیں
4 پرت
بنیادی مواد
ایلومینیم بیس لیمینیٹ
تانبے کی موٹائی
1oz یا 35um
ختم بورڈ کی موٹائی
1.6 ملی میٹر
سولڈر ماسک کا رنگ
نیلا/سرخ/سبز/سفید/پیلا/سیاہ/نیلے وغیرہ
افسانوی رنگ
سیاہ/سفید/پیلا
سطح ختم ہو گئی۔
وسرجن گولڈ/HASL/LF HASL
پروفائل
CNC+V-کٹ
تھرمل چالکتا
2.0W/m-K
موصل پرت کا ٹوٹنا وولٹیج
6KV سے بڑا یا اس کے برابر
درخواست کا علاقہ
ریفریجریٹر ایل ای ڈی روشنی
بنیادی صفات
سطح کا علاج: HAL (ہاٹ ایئر لیولنگ/ٹن اسپرے)، دو اقسام میں تقسیم: لیڈ-مفت ٹن اسپرے اور لیڈ ٹن اسپرے
سبسٹریٹ کا ڈھانچہ: 4-پرت دھات پر مبنی سرکٹ بورڈ، سرکٹ کاپر فوائل پرت پر مشتمل کور، ہائی تھرمل چالکتا موصلیت کی تہہ، اور ایلومینیم میٹل سبسٹریٹ مرکب
تعمیل کی خصوصیات: RoHS ماحولیاتی تقاضوں کے مطابق، روایتی SMT سطح کے بڑھتے ہوئے عمل کے ساتھ ہم آہنگ
بنیادی خصوصیات
بہترین حرارت کی کھپت کی کارکردگی: روایتی FR-4 بورڈز کے مقابلے انتہائی کم تھرمل مزاحمت اور بہت زیادہ تھرمل چالکتا کی کارکردگی کے ساتھ، یہ ڈیوائس کے آپریشن سے پیدا ہونے والی گرمی کو تیزی سے ختم کر سکتا ہے، آپریٹنگ درجہ حرارت کو مؤثر طریقے سے کم کر سکتا ہے، اور اجزاء کی سروس لائف کو بڑھا سکتا ہے۔
بہترین ویلڈنگ کی کارکردگی: HAL سپرے سولڈرنگ کا عمل SMT سطح کے ماؤنٹ آپریشنز کو سہولت فراہم کرتا ہے، ورچوئل سولڈرنگ کے مسائل کو نمایاں طور پر کم کرتا ہے، ویلڈنگ کی پیداوار کو بہتر بناتا ہے، اور مزدوری کے اخراجات کو کم کرنے کے لیے ایک ہی بار میں ڈھالا جا سکتا ہے۔
مکینیکل اور قابل اعتماد فوائد: بہترین مکینیکل پروسیسنگ کی کارکردگی، اچھا برقی مقناطیسی شیلڈنگ اثر، بورڈ کے گھماؤ کو 1 ڈگری سے کم یا اس کے برابر، طویل ذخیرہ کرنے کی مدت، مضبوط طویل مدتی تھرمل ایجنگ استحکام
زیادہ بوجھ کی گنجائش: ایک ہی لائن کی چوڑائی اور تانبے کی موٹائی کے حالات کے تحت، یہ عام پی سی بیز سے زیادہ کرنٹ لے سکتا ہے اور ہائی پاور ڈینسٹی ایپلی کیشن کے منظرناموں کے لیے موزوں ہے۔
مین اسٹریم ایپلی کیشن کے علاقے

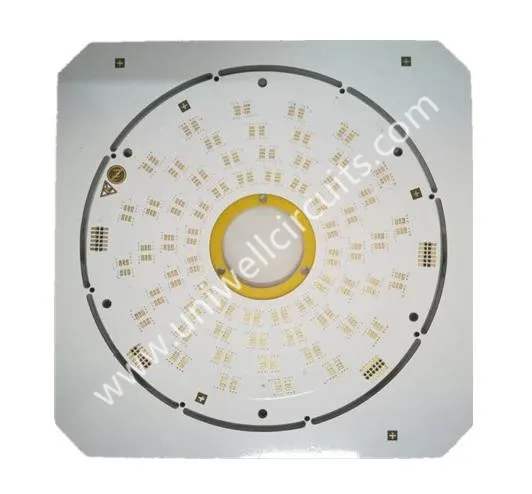

ایل ای ڈی لائٹنگ کے میدان میں، یہ روشنی کے مختلف پروڈکٹس کے لیے موزوں ہے جن کے لیے زیادہ گرمی کی کھپت کی ضرورت ہوتی ہے، جیسے کہ اسٹریٹ لائٹس، اسٹیج لائٹس، وال واشرز، ہائی-پاور سرکلر ایل ای ڈی لائٹ سورس بورڈز، وغیرہ، اور تصویر میں سرکلر ایل ای ڈی لائٹ بورڈ کے اطلاق کے فارم سے انتہائی میل کھاتا ہے۔
پاور الیکٹرانک ڈیوائسز: سوئچنگ پاور سپلائیز، DC/DC کنورٹرز، ہائی-پاور ٹرانزسٹر، پاور ماڈیولز، اور دیگر پاور الیکٹرانک ڈیوائسز جن کے لیے گرمی کی تیزی سے کھپت کی ضرورت ہوتی ہے۔
آٹوموٹو الیکٹرانکس کے شعبے میں: الیکٹرانک ریگولیٹرز، اگنیشن کنٹرولرز، ہائی-پاور کنٹرول یونٹس اور گاڑیوں کے لیے زیادہ بوجھ والے اجزاء
مواصلات اور کمپیوٹر کا سامان: ہائی-فریکوئنسی ایمپلیفائر، فلٹرنگ سرکٹ، سی پی یو ہیٹ ڈسپیشن بورڈ، ہائی-پاور کمیونیکیشن بیس اسٹیشن سپورٹنگ سرکٹ بورڈ
آڈیو سازوسامان: مختلف پاور ایمپلیفائر، پری ایمپلیفائر، اور دوسرے آڈیو سرکٹس جن میں تھرمل جمع کو کنٹرول کرنے کی ضرورت ہوتی ہے
