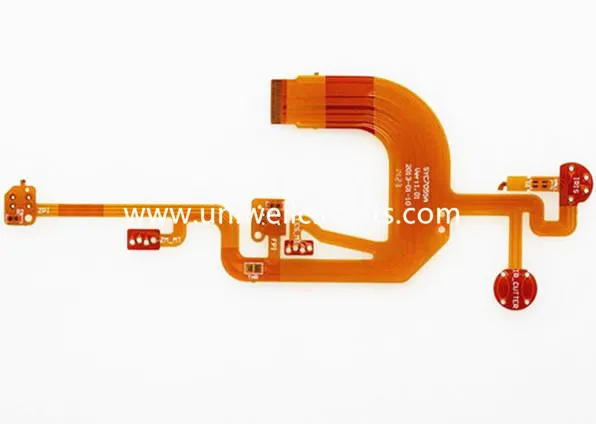

او ایس پی سکینر فلیکس پی سی بی

او ایس پی سکینر فلیکس پی سی بی
1. پروپوزل کی وضاحت

تفصیلات
پرت: 1
موٹائی: 0.13 ملی میٹر
مواد: 1OZ چپکنے والی رولنگ ہے
تانبے موٹائی: 1 اوز
سطح کا علاج: سونے چڑھانا
کم از کم لائن کی چوڑائی / لائن کی جگہ: 0.1 ملی میٹر / 0.095 ملی میٹر
FR4 موٹائی کو مضبوط بنانے: 0.5mm
سکینر، سکیٹنگ انداز میں ڈیجیٹل سگنل گرافکس یا تصویر کی معلومات کو تبدیل کرنے کے لئے optoelectronic ٹیکنالوجی اور ڈیجیٹل پروسیسنگ کا استعمال کریں. اس وجہ سے چل سکتا ہے کہ اعلی معیار کی ایف پی سی ہے. یونیویل سکینرز بہت سے فائلوں، دفاتروں، ہسپتالوں، درس و تدریس اور اسی طرح کا احاطہ کرتے ہیں. کیونکہ ایف پی سی کی مصنوعات اعلی معیار ہیں، طویل زندگی. ہماری کمپنی اچھی ساکھ جیتتی ہے.

2. ایف پی سی ٹیکنالوجی شیٹ:
پرتوں: 20 (12 پلیر شامل ہیں
لائن wideth / خلائی (ملی) اندرونی پلیر میں: 3/3، 3.5 / 3.5
پہلو تناسب: 20: 1 (PTH)؛ 1: 1 (اندھا ویز)
منٹ. سوراخ کرنے والی سوراخ قطر (مل): 6 (میکانی)؛ 4 (لیزر)
ڈرلنگ کرنے والی ڈگری سے متعلق (ملی): 6
عارضی کنٹرول کے لئے رواداری (+/-): 10٪

3. ایف پی سی کی درخواست
ایف پی سی بنیادی طور پر الیکٹرانکس کی مصنوعات جیسے موبائل فون، کمپیوٹر، لیپ ٹاپ، پرنٹر، سکینر، فیکس مشین، کاپیئر، ڈی وی ڈی، ڈیجیٹل کیمرے، نوٹ بک، ٹیبلٹ پی سی میں دیکھا جاتا ہے. پیداوار کے کئی سالوں کے دوران یونییویل نے پہلے سے ہی ایف پی سی سپلائرز کے درمیان بڑی کامیابی حاصل کی.

4. کم معلومات --- پی سی بی پر فیلی اجزاء کی بے ترکیب کی تکنیک
پی سی بی پر فلیک اجزاء کے ڈسپوزل کی تکنیک

پرنٹ سرکٹ بورڈ (پی سی بی) پر شیٹ اجزاء لیڈ یا مختصر لیڈ کے بغیر نئے مائیکرو اجزاء ہیں. وہ پرنٹ سرکٹ بورڈ پر براہ راست سوار ہوتے ہیں اور سطح اسمبلی کی ٹیکنالوجی کے لئے مخصوص آلات ہیں. فلکی اجزاء میں چھوٹے سائز، ہلکے وزن، اعلی تنصیب کثافت، اعلی وشوسنییتا، مضبوط کمپن مزاحمت، اچھی اعلی تعدد خصوصیت، مضبوط اینٹی- مداخلت کی صلاحیت اور اسی طرح. اس وقت، یہ کمپیوٹر کے آلات، موبائل مواصلات کا سامان، ویڈیو مربوط مشین، رنگین ٹی وی اعلی تعدد سر ویسیڈی اور دیگر مصنوعات، تیزی سے ترقی میں بڑے پیمانے پر استعمال کیا گیا ہے.

عام طور پر استعمال شدہ فلیکس اجزاء ہیں:

(1) جعلی مزاحمت

(2) چپ سایہ دار

(3) شیٹ انڈرڈر

(4) چپ ڈائیڈ

(5) فلیک ٹرال

(6) چھوٹے چپ مربوط سرکٹ وغیرہ

یہ فلاسی اجزاء سائز میں، گرمی اور خوف کے خوف میں بہت چھوٹا ہوتا ہے، اور کچھ لیڈ فوٹس الگ کرنے کے لئے بہت سے ہیں، جو بحالی کی بہت بڑی دشواریاں پیش کرتی ہیں. لہذا، سائنسی disassembly طریقہ بہت اہم ہے.

1. ٹن جذب تانبے نیٹ طریقہ
ٹن جذب تانبے میش ٹھیک تانبے تار میش بیلٹ سے بنے ہوئے ہے بھی کیبل دھاتی ڈھال تار یا کثیر الٹرا نرم تار متبادل کے طور پر استعمال کیا جا سکتا ہے. جب استعمال کرتے ہوئے، میش تار ایک سے زیادہ پنوں پر مشتمل ہے، روسن شراب بہاؤ کے ساتھ لیپت، کے ساتھ گرم سولڈرنگ آئرن، اور تار کی طرف سے نکالا، اور ہر پاؤں پر ٹھنڈا کرنے والا تار کی طرف سے ایڈجسٹ کیا جاتا ہے. ٹھنڈے سے منسلک تار سے دور اور اسے کئی دفعہ دو بار، آہستہ آہستہ پن پر سولڈر کی مقدار کو کم کرنے تک چھپی ہوئی بورڈ.

2. ٹن پگھلنے کی صفائی کا طریقہ
جب ملٹیڈ سولڈرنگ آئرن کی طرف سے گرمی کا عنصر گرم ہوتا ہے تو، دانتوں کا دانت دانتوں کا برش یا تیل برش، پینٹ برش اور اسی طرح صاف کیا جا سکتا ہے، اور اجزاء کو جلدی سے ہٹایا جا سکتا ہے. اجزاء کو ہٹانے کے بعد، پی سی بی شارٹ سرکٹ کو روکنے کے لئے وقت میں صاف کیا جانا چاہئے باقی حصوں کی بقایا ٹن کی وجہ سے.

3. ھیںچو کا طریقہ کار
یہ طریقہ چپ مربوط سرکٹس کو الگ کرنے کے لئے موزوں ہے. مناسب موٹائی اور ایک خاص طاقت کے ایک لاک تار کے ساتھ، مربوط سرکٹ کے پن کے اندرونی فرق کے ذریعے چھیدنے، الامڈ تار کا ایک اختتام مناسب مقام میں مقرر کیا جاتا ہے، دوسرا اختتام ہاتھ سے منعقد ہوتا ہے، اور جب ٹھنڈے سے منحصر ہوتا ہے تو، انامیل تار "کٹ" سولڈرڈ مشترکہ، مربوط سرکٹ پن اور پرنٹ بورڈ علیحدگی کو ھیںچو.

4. ٹن چوسنے کی عادت کے آلے کے لئے ڈسپوزلنگ طریقہ
ٹن absorbers عام ٹن absorbers اور ٹن سولڈرنگ لوہے کے دو قسم ہیں. عام ٹن جذب کا استعمال کیا جاتا ہے جب، ٹن جذب کے پسٹن کی چھڑی پر زور دیا جاتا ہے. جب الگ الگ ٹکڑا کے سولڈرنگ مشترکہ بجلی سولڈرنگ لوہے کی طرف سے پگھل جاتا ہے، ٹن جذب کے سکشن نوجل پگھلنے کے نقطہ نظر کے خلاف زور دیا جاتا ہے اور ٹن جذب کی رہائی کا بٹن دباؤ جاتا ہے، اور ٹن پگھل جاتا ہے جبکہ پسٹن ٹن جذباتی چھڑی کی چھڑی واپس چل رہی ہے. کئی مرتبہ بار بار، پی سی بی سے الگ کیا جاسکتا ہے. ٹن سولڈرنگ آئرن ایک مخصوص ٹن جذباتی آلے ہے جس میں عام ٹن جذب اور برقی سولڈرنگ آئرن کو جمع کیا جاتا ہے، اور اس کا استعمال اسی طرح کی ہے. عام ٹن جذب سازی. مقامی حرارتی وقت کے دوران مخالف جامد کو ادا کرنا چاہئے، سولڈرنگ آئرن کی طاقت اور لوہے کا سر مناسب ہونا چاہئے.
